FP.FP[D]增加聚丙烯.FV.FV[D]聚偏二氟乙烯耐腐蚀离心泵

结构与特点

建环牌F 耐腐蚀节能离心泵,采用进口聚偏二氟乙烯【PVDF】和国产改性材料增强聚丙烯【RPP】一次注塑成型的全塑部件组装而成,其机械强度高,耐腐蚀性能强,介质不与金属接触,整机重量轻。直联式传动结构紧凑,传动效率高,联接式传动采用介绍支架支撑泵体及叶轮组件,装拆方便等特点。为延长机封使用寿命,特设有减压装置,不需加冷却水冷却,效率高,价廉物美,是替代不锈钢泵,氟合金泵和其它非金属泵的理想产品。PVDF材质;汽密性好,无污毒,非极性,抗氧不老化,机械性能好,耐强氧化剂.浓酸.卤素.芳 族.脂肪族等,工作温度在-40℃≈140℃。RPP材质,非极性,无毒无污,不易结 ,能耐一般无机介质,如盐酸,稀硫酸,浓 等,工作温度在-14℃≈80℃. 80FP[D]-32.80FP[D]-30.100FP[D]-32型离心泵和RPP-54[RPP-65-80]增强聚丙烯水喷射真空泵.止回阀.球阀系列是配套成套机组的较佳选择产品。

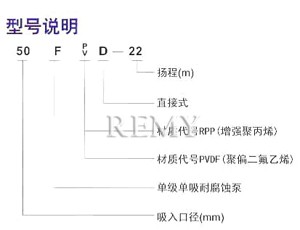

型号说明

产品规格及技术参数表

规格型号 流量 M3/h 扬程 M 工作温度℃ 转速 r/min 吸高 M 进出 口径 MM 配套电机 联接 型式 效率 % 整机重量 Kg
型号 功率 [KW]
25FPV-8 3 8 -14≈80 -40≈140 2840 4 25×20 A027122 0.75 直接 47 11/14
32FPV-11 4 11 -14≈80 -40≈140 2840 5 32×25 A027132 0.75 直接 47 11/14
40FPV-18 12 18 -14≈80 -40≈140 2840 6 40×32 Y90S-2 1.5 直接 54 30/40
50FPV-22 18 22 -14≈80 -40≈140 2840 6 50×40 Y90L-2 2.2 直接 54 37/41
65FPV[D]-26 25 26 -14≈80 -40≈140 2890 6 65×50 Y112M-2 4 直接 65 75/85
80FPV[D]-32 50 32 -14≈80 -40≈140 2900 4 80×65 Y132S-2 7.5 直接 69.5 85/90
80FPV[D]-30 45 30 -14≈80 -40≈140 2900 4 80×65 Y132S-2 5.5 直接 68.8 80/85
100FPV[D]-32 100 32 -14≈80 -40≈140 2930 4 100×80 Y200L-2 15 直接 76 165/170
100FPV[D]-20 100 20 -14≈80 -40≈140 2930 4 100×80 Y200L-2 11 直接 75 160/165
65FPV-26 25 26 -14≈80 -40≈140 2890 6 65×50 Y112M-2 4 联接 54 90/95
80FPV-32 50 32 -14≈80 -40≈140 2900 4 80×65 Y132S2-2 7.5 联接 67 120/125
80FPV-30 45 30 -14≈80 -40≈140 2900 4 80×65 Y132S-2 5.5 联接 68.8 100/105
100FPV-40 100 40 -14≈80 -40≈140 2930 4 100×80 Y160L-2 18.5 联接 76.2 230/236
100FPV-32 100 32 -14≈80 -40≈140 2930 4 100×80 Y200L-2 15 联接 76 200/206
100FPV-20 100 20 -14≈80 -40≈140 2930 4 100×80 Y200L-2 11 联接 75 192/198

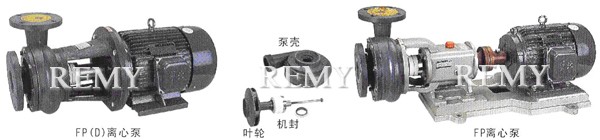

FP(D)离心泵,FP离心泵

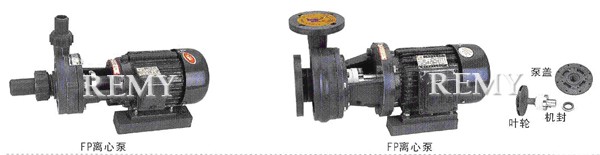

FP离心泵

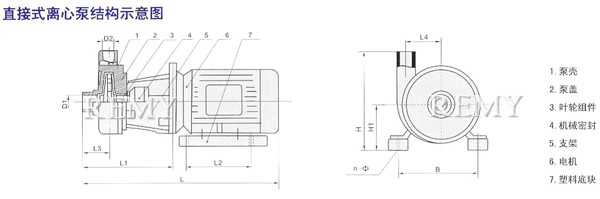

直接式离心泵结构示意图

直接式离心泵结构示意图

产品安装尺寸表

规格型号 L L1 L2 L3 L4 B H h2 D1 D2 n Φ
25FPV-8 380 150 100 40 55 125 190 100 25 20 4 8
32FPV-11 390 150 100 45 55 125 190 100 32 25 4 8
40FPV-18 480 230 100 70 75 140 236 120 40 32 4 10
50FPV-22 510 230 125 70 90 140 270 120 50 40 4 10
65FPV[D]-26 630 370 140 95 100 190 300 142 145 125 8 18
80FPV[D]-32 710 420 140 95 105 216 305 135 150 145 8 18
80FPV[D]-30 700 420 140 95 105 216 305 135 150 145 8 18

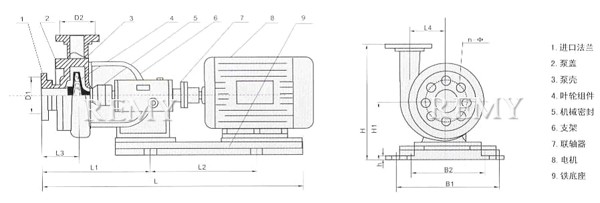

联接式离心泵结构示意图

联接式离心泵结构示意图
规格型号 L L1 L2 L3 L4 H h2 h B1 B2 D1 D2 n Φ
65FPV-26 865 245 420 95 100 330 165 18 340 240 145 125 8 18
80FPV-32 900 300 420 95 105 355 185 18 340 240 150 145 8 18
80FPV-30 890 300 420 95 105 355 185 18 340 240 150 145 8 18
100FPV-40 1200 320 630 110 120 450 250 30 400 276 180 160 8 18
100FPV-32 1160 320 630 110 120 450 250 30 400 276 180 160 8 18
100FPV-20 1140 320 630 110 120 450 250 30 400 276 180 160 8 18

选购注意事项:

本网页所示FP.FP[D]增加聚丙烯.FV.FV[D]聚偏二氟乙烯耐腐蚀离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的FP.FP[D]增加聚丙烯.FV.FV[D]聚偏二氟乙烯耐腐蚀离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
