ZHJ型料(渣)浆泵

ZHJ型料(渣)浆泵系列在借鉴发达国家先进经验的基础上,自行设计和研制的新型离心式杂质泵。其水力性能按中国电子工程设计总院等设计单位提供的工艺要求而设计;水力效率结构上达到和超过国内外九十年代同类产品水平。过流部分均采用优质耐腐、耐磨的橡胶或硬金属合金材料衬里泵壳、泵盖均采用衬里结构并且泵壳由分半制造而成;填料密封形式与付叶轮动力密封(附停车密封)形式互为通用;整机安装尺寸与国内外同类产品相同。本泵除广泛用于彩色显象管玻壳生产过程中的料浆输送外,还可以用于冶金、石油化工、矿山、煤炭、建材、轻工、造纸、电镀电解、三废处理等行业输送既含有颗粒又具有腐蚀性的料(渣)浆输送。

ZHJ型料(渣)浆泵
ZHJ型料(渣)浆泵

型号说明

ZHJ型料(渣)浆泵 型号说明
ZHJ型料(渣)浆泵 型号说明

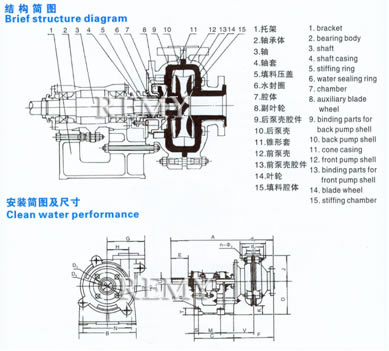

结构及安装简图

ZHJ型料(渣)浆泵 结构及安装简图
ZHJ型料(渣)浆泵 结构及安装简图

性能参数

型号Model 清水性能Cleanwaterpertormance 允许配用最大功率(KW)maximumpowerpermissible
流量QCapacity 扬程HeadH(m) 转速Speedn(r/min) 最高效率%TiptopEfficiency 汽蚀余量(NPSH)r(m)
(m3/h) (L/S)
25ZHJ 14~30 4~8.3 9.2~54 1400~3400 47 2~3 15
50ZHJ 34~74 9.5~21 15~40 1300~2100 69 2~3 30
80ZHJ 64~141 17.8~39.2 9.2~48.5 800~1850 65 2~3 30~60
100ZHJ 144~324 40~90 12~45 800~1350 65 2~3 60~120
型号Model A B C D U E F G H J K M N
25ZHJ 583 295 248 197 28 79 206 181 98 171 46 143 254
50ZHJ 768 406 311 254 42 121 297 238 138 210 71 175 356
  843 406 311 254 42 121         24 175 356
80ZHJ 943 492 364 330 60 164 352 292 149 262 100 213 432
100ZHJ 1021 492 364 330 64 164 421 406 229 338 11 213 432

型号Model V T S n-Φ D0 D1 D2 n-Φ1 d0 d1 d2 n-Φ2 重量Weiaht
25ZHJ 181 38 24 4-Φ14 152 38 114 4-Φ16 165 25 127 4-Φ16 91kg
50ZHJ 233 48 32 4-Φ19 216 76 178 4-Φ19 184 51 146 4-Φ19 191kg
  270 48 32                   263kg
80ZHJ 279 64 38 4-Φ19 279 102 235 4-Φ22 229 76 191 4-Φ22 290kg
100ZHJ 318 64 38 4-Φ22 337 152 292 4-Φ22 279 102 235 4-Φ22 500kg
型号 流量Capacity(L/s) 扬程HeadH(m) 转速Speedn(r/min) 轴功率ShaftPowerN(kw) 效率Efficiencyn(%) 汽蚀余量(NPSH)c(m)
25ZHJ 2。79 39,31 2900 3.94 27.38 2.06
3.61 29.23 4.19 33.25
4。43 38.74 4.5 37.38
50ZHJ 10,97 19.07 1450 3.54 57.92 2.37
12,47 18.69 3.81 59.91
14.16 18.36 4.11 63.37
80ZHJ 17.71 30.74 1460 10.54 50.67 2.32
22。22 30.2 12.03 54.72
25.12 30.06 12.85 57.65
80ZHJ 42。71 22.89 1000 17.15 48.56 3.32
43.06 22.2 18.03 52.2
54.78 22.01 20.67 58.37

选购注意事项:

本网页所示ZHJ型料(渣)浆泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的ZHJ型料(渣)浆泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
