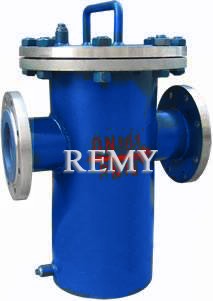

SRB蓝式过滤器(筒型过滤器)

SRB蓝式过滤器(筒型过滤器)
SRB蓝式过滤器(筒型过滤器)

产品概述

该过滤器是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品;使用一段时间后打开上盖取出象提蓝子式的过滤网,一经洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。

主要零件材料

壳体材质 铸铁、碳钢 不锈钢
滤框滤网材质 不锈钢
密封件材质 耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃) -30~+380 -80~+450
公称压力(MPa) 0.6~6.4 (150Lb~300Lb)
过滤精度(目/in) 10-300
连接方式 法兰、对焊

连接尺寸及重量

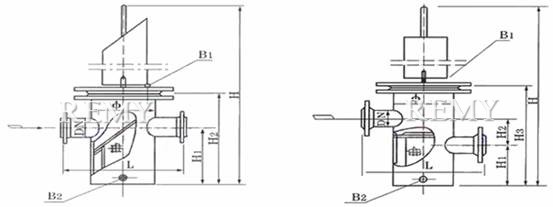

SRBA直通篮式过滤器 SRBB高低篮式过滤器
SRBA直通篮式过滤器 SRBB高低篮式过滤器

直通篮式过滤器外形尺寸 mm

公称直径DN 主要尺寸 排放□“B” 参考重量(kg)
φ L h2 H2 H(拆卸滤网距离)
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596

高低篮式过滤器外形尺寸 mm

公称直径DN 主要尺寸 排放□“B” 参考重量(kg)
φ L h2 H2 H3 H(拆卸滤网距离)
25 76 220 110 70 280 520 R1/2" 15
32 76 220 110 70 285 525 19
40 114 280 120 100 340 630 24
50 114 280 120 100 340 630 29
65 140 330 160 110 400 750 40
80 168 340 180 140 460 860 55
100 219 420 220 170 550 1040 R3/4" 103
150 273 500 310 220 720 1375 181
200 325 560 390 280 900 2005 303
250 426 660 480 320 1070 2320 439
300 478 750 640 400 1360 2870 625

选购注意事项:

本网页所示SRB蓝式过滤器(筒型过滤器)样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的SRB蓝式过滤器(筒型过滤器)说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
