缩接、活接头

缩接、活接头1

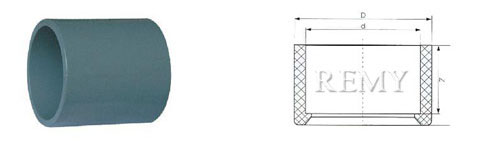

RPP、PVDF、PPH、ABS、UPVC、CPVC 缩接/Bean joint

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d L Z
15×20 25 20 20 16
20×25 32 25 22 20
25×32 40 32 27 22
32×40 50 40 31 27
40×50 63 50 38 31
50×65 75 63 44 38
65×80 90 75 51 44
80×100 110 90 61 51
100×125 140 110 76 61
125×150 160 140 86 76
150×200 225 160 95 86
200×250 280 225 110 95
250×300 315 280 150 110
缩接、活接头2

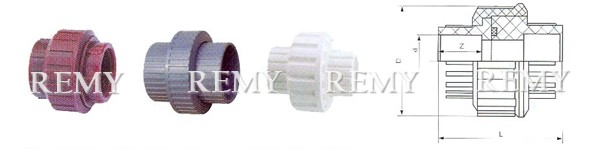

RPP、PVDF、PPH、ABS、UPVC、CPVC 活接头/Union

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d L Z
15 49 20 48 16
20 55 25 52 20
25 68 32 60 22
32 78 40 71 27
40 93 50 80 31
50 103 63 100 38
65 118 75 111 44
80 154 90 135 51
100 188 110 157 61

选购注意事项：

本网页所示缩接、活接头样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的缩接、活接头说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
