ISB型便拆式离心泵

ISB型便拆式离心泵(简称:ISB管道泵),为便拆式卧式单级管道离心泵,非自吸式装有标准风冷电机和机械密封。电机使用符合IEC(欧共体标准)和DIN(德国工业标准)全封闭风冷电机。独特设计的电机和泵体,采用同轴联接,同心度加工精度高。用来输送稀薄、清洁的、非侵蚀型、非易爆且不含固体颗粒或纤维的液体。设计应用于星级宾馆、公寓大厦、高层住宅的生活给水、空调系统、冷却、冷冻水循环、采暖系统补水、消防系统增压、游泳池水循环等场合,以及供水和分配水,在自来水厂和分站的增压、人工喷水灌溉、滴水灌溉和泛滥式灌溉。在冷却和加热系统中的循环。在造纸厂和制糖工业、钢铁生产、调制水、冷凝水传输和锅炉给水。洗涤和清洗装置,喷漆时的水地分间车间,水箱和蓄水池的抽空和注满水,除尘装置的增湿。还可用于环境工程方面的过滤装置、水处理系统、除尘装置、再冷却系统和滤水处理。

ISB型便拆式离心泵
ISB型便拆式离心泵

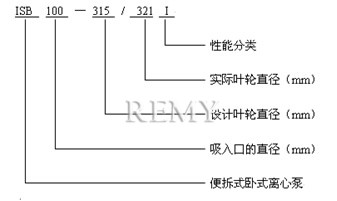

ISB管道泵型号说明

ISB管道泵 型号说明
ISB管道泵 型号说明

ISB管道泵性能参数表

性能 流量 扬程 配套功率 工作压力 介质温度范围 进出口径
参数 1900m3/h 133m 250kw 10巴巴和16巴 -10℃—+80℃ DN40-DN400mm

电机

性能 转速 电压 频率 防护等级 绝缘等级 环境温度
参数 2900/1450/970r/min 380V 50Hz IP44、IP54 B、F级 最高+40℃

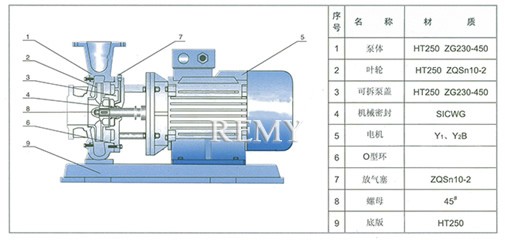

ISB管道泵结构图

ISB管道泵 结构图
ISB管道泵 结构图

ISB管道泵特点

泵壳
带有法兰的螺旋形通道铸铁泵壳,采用电机加长轴联接,当泵转子部件需保养或更换配件时,不需拆电机、泵体、只需打开泵盖取出叶轮、密封、更换便可,法琳娜尺寸符合GB216.5,进出口的尺寸相同。泵壳底部装有一放水螺塞。
叶轮
该类型泵的叶轮为密闭轴向型叶轮,背部有平衡孔,表面光滑,被加工的尺寸上高度精确,并保证具有良好的平衡。
轴封
ISB型泵都有一只免维护非平衡性碳/碳化钨橡胶波纹管机械轴封,气门螺塞通道中液体的循环确保轴封润滑和冷却。

轴表面为高精度表面,尺寸合理,大大延长了轴封的寿命。
安装
当安装泵时,为了极限的防止振动和噪音的传递,可将泵安装在隔振材料上,使来自泵组振动和噪音进一步减少。泵在安装或运行时不允许作为管道的支撑,在所有的工况下均不受外力。
联接
可以安装在水平或垂直的管路中,这要取决于电机大小。
装有7.5kw及以上电机的泵只可水平安装,即电机/泵的轴要水平。
建议在泵的进出口装上闸阀,防止泵在清洗或修理时系统内的水流失。

选购注意事项:

本网页所示ISB型便拆式离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的ISB型便拆式离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
