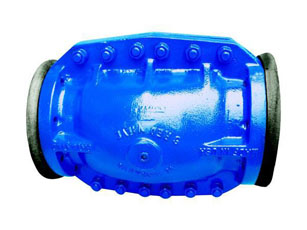

GJ841X-6L型气动管夹阀

GJ841X-6L型气动管夹阀

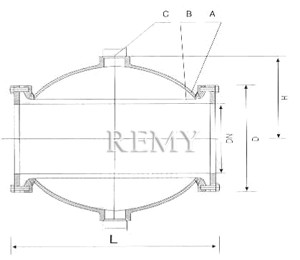

GJ841X-6L型气动管夹阀 结构图
口径（DN） DN25~200 DN250~300
工作压力 Max4bar Max3bar
控制压力 Max6bar Max4.5bar
最大压差 2bar Max1.5bar

A. 阀体
B. 橡胶管套
C. 控制流体（水或气）入口
*手动/自动控制：外加三通手动阀或三通电磁阀控制空气或压力水进入阀体

工作原理

管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形拢将流体截断。

特点：

。无压力损失，无堵塞，无泄漏，防水锤冲击
。特别适用于含颗粒的液—固及气---固二相流
。橡胶管套带有纤维增强结构，耐磨，抗疲劳

性能参数表

。阀体：铸铁DN25~200 铸铝DN25~300 铸钢DN25~300
。法兰联接：铸铁DN25-300,316L DN40~200
。管套材质及温度范围：
天然橡胶-5~80℃
三元乙丙胶-5~120℃
。食品级：食品级天然橡胶管套
控制介质：压缩空气或压力水

控制附件

手动一三通手动阀
自动一三通电动阀

公称通径
（DN） 		20 25 40 50 65 80 100 150 200 250 300
外形尺寸 L 155 160 190 210 250 300 350 500 550 560 706
H 70 75 85 95 115 130 185 245 270 285 365
I 75 155 110 125 145 160 180 240 295 350 400
D 105 70 145 160 180 195 215 280 335 390 440
*法兰标准 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10

选购注意事项：

本网页所示GJ841X-6L型气动管夹阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的GJ841X-6L型气动管夹阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
