气动隔膜泵(不锈钢,铝合金,工程塑料),简称:QBY气动隔膜泵,是一种技术成熟型输送机械,采用铸铁、不锈钢、铝合金、工程塑料阀体及丁晴橡胶,氯丁橡胶,氟橡胶,聚四氟乙烯多种隔膜为生产材料,以满足不同客户的不同介质输送,本单位生产的QBY系列气动隔膜泵是一种新型输送机械,是目前国内很新颖的一种泵类。以压缩空气为动力源,适用于各种腐蚀性液体,带颗料的液体,高粘度、易挥发、易燃、剧毒的液体,相对防火防爆,均能予以抽光吸尽,QBY气动隔膜泵的性能参数与联邦德国WLLDENPVMPS、美国的MARIOWPUMPS相近。并已经被国内化工、电子、陶瓷、纺织等系统广泛成功应用,取得了非常满意的效果。 本单位目前已形成系列生产,共有八种规格直径:Φ10mm(3/8")、Φ15mm(1/2")、Φ25mm(1")、Φ40mm(11/2")、Φ50mm(2")、Φ65mm(21/2")、Φ80mm(3")、Φ100mm(4")。三种材质:铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。 该泵自1986年投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

QBY型气动隔膜泵
QBY型气动隔膜泵

主要特点

QBY型铝合金气动隔膜泵
QBY型铝合金气动隔膜泵
 QBY型不锈钢气动隔膜泵
QBY型不锈钢气动隔膜泵
 QBY型工程塑料气动隔膜泵
QBY型工程塑料气动隔膜泵

既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质等输送机械的许多优点:不需灌引水,吸程达7m,扬程达70m,出口压力≥6㎏f/㎝2; 流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微; 扬程、流量可通过气阀开度实现无级调节(气压调节在1-7㎏f/㎝2之间);无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;不必用电,在易燃、易爆场所使用安全可靠; 可以浸没在介质中工作; 使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行; 结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降; 可输送较粘的液体(粘度在1万厘泊以下); 泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。除此之外,该系列泵还具有以下特征:
1、不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;
2、流动宽敞通过性能好允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
4、无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不但超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

主要用途

1、泵吸花生酱、泡菜、土豆泥、水红肠、果酱、巧克力等。
2、泵吸油漆、树胶、资料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各类瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、坑道、隧道、选矿、矿潭中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

工作原理

QBY气动隔膜泵 工作原理
QBY气动隔膜泵 工作原理

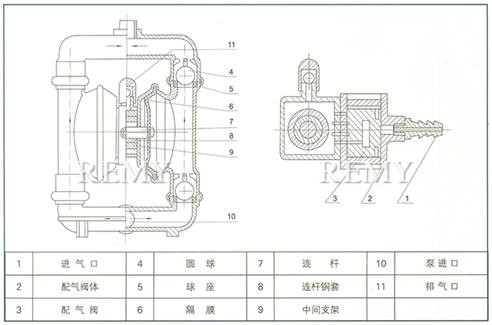

在泵的两个对称各种腔中,各装有一块有弹性的隔膜6,联杆7将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背后排出泵外;一旦到达行程终点,配气机构则自动地将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

系统连接示意图

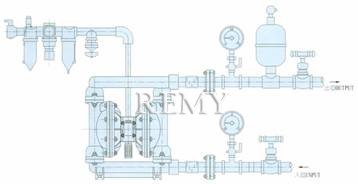

QBY气动隔膜泵 系统连接示意图
QBY气动隔膜泵 系统连接示意图

流量曲线图

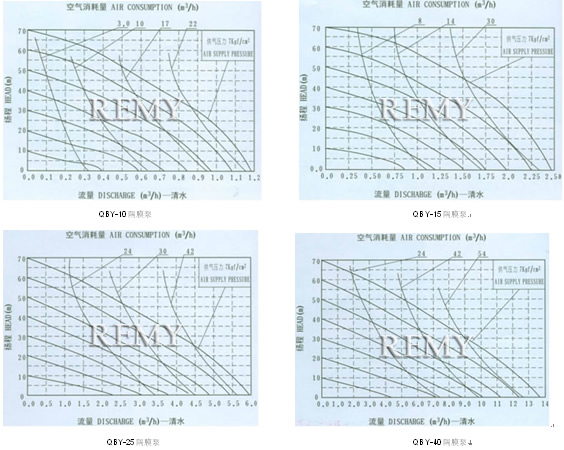

QBY气动隔膜泵 流量曲线图1
QBY气动隔膜泵 流量曲线图1

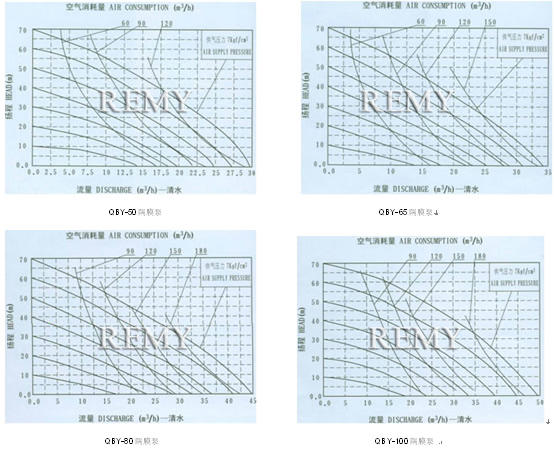

QBY气动隔膜泵 流量曲线图2
QBY气动隔膜泵 流量曲线图2

安装尺寸图

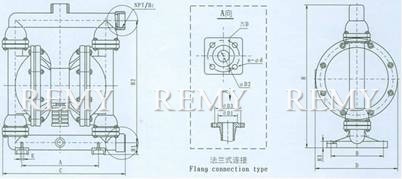

QBY气动隔膜泵 安装尺寸图
QBY气动隔膜泵 安装尺寸图

安装尺寸表

型号 A B C D E h2 H2 H3 H 螺纹式 法兰式
NPT/RC D1 D2 D3 D n g
QBY-10 130 50 220 145 10 39 195 10 270 1/2 - - - - - -
QBY-15 130 50 220 145 10 39 195 10 270 1/2 - - - - - -
QBY-25 245 160 360 250 12 63 360 36 470 2 - - - - - -
QBY-40 245 160 360 250 12 63 360 35 470 进11/2出11/4 - - - - - -
QBY-50 335 220 540 345 16 88 - 25 720 - 90 50 110 方 130×130 4 14
QBY-65 335 220 540 345 16 88 - 25 720 - 110 65 130 方 130×130 4 14
QBY-80 425 250 570 450 18 110 - 32 900 - 125 80 150 方 160×160 4 18
QBY-100 425 250 570 450 18 110 - 32 900 - 145 100 170 方 160×160 4 18

性能参数表

型号 流量 (m3/h) 扬程 (m) 出口 压力 (㎏f/cm2) 吸程 (m) 最大允许 颗粒直径 (mm) 最大供 气压力 (㎏f/cm2) 最大空气 消耗量 (m3/min) 材 料
铝 ZL104 不锈钢 1Cr18 Ni9Ti 铸铁 HT200 增强 聚丙烯 过滤部 分衬氟
QBY-10 0~0.8 0~50 6 5 1 7 0.3 /
QBY-15 0~1 0~50 6 5 1 7 0.3 /
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9 /
QBY-65 0~16 0~50 6 7 8 7 0.9 /
QBY-80 0~24 0~50 6 7 10 7 1.5 / /
QBY-100 0~30 0~50 6 7 10 7 1.5 / /

Note: ★=有 /=无

安装方式

QBY气动隔膜泵 安装尺寸图1
QBY气动隔膜泵 安装方式图1

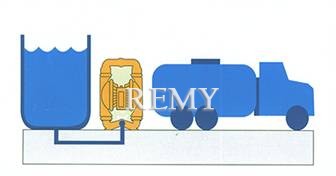

将液体从A容器抽送到B容器可用此法。

QBY气动隔膜泵 安装尺寸图2
QBY气动隔膜泵 安装方式图2

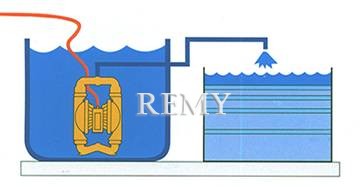

将泵浸在液体中,可代替潜水泵使用,压缩空气另用软管引出。

QBY气动隔膜泵 安装尺寸图3
QBY气动隔膜泵 安装方式图3

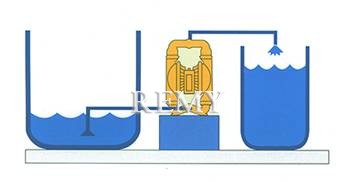

高粘稠液体可采用此种方法将液位提高,使液料容易抽出。

选购注意事项:

本网页所示气动隔膜泵(不锈钢,铝合金,工程塑料)样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的气动隔膜泵(不锈钢,铝合金,工程塑料)说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
