3DP-60型高压往复泵

3DP-60型高压往复泵
3DP-60型高压往复泵

产品概述

3DP-60系列高压往复泵,主要适用于石油、化工、化肥工业作为流程泵,油田、盐矿作为注水泵,钢管、压力容器作为试压泵、增压泵,建筑、造船、化工等工业的高压清洗除垢,锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压 流体且工艺流程脉冲要求高的部门。

工作结构原理

高压往复泵是由电动机、联轴器、减速器、传动部分、泵头部分、公共底座等组成。它是由电动机通过减速器、皮带传动或无级调速器,带动曲轴旋转,推动连杆经滑块(十字头)使柱塞作直线往复运动,在泵头进口阀的启闭作用下达到吸排液目的。高压往复泵泵头材料可根据用户输送各种高压液体需要,采用锻造碳钢合金、不锈钢等,进出口阀座、阀套、阀片填料函、柱塞等主要过流部分采用2Cr13、不锈钢、非金属材料,阀球采用9Cr13、陶瓷、F46等材质。 我公司生产的高压往复泵设计先进、结构新颖,泵的技术条件符合GB9234《机动往复泵技术条件》,泵的试验方法符合GB7784《机动往复泵实验方法》,它具有运转平稳、维修方便、密封安全可靠、易损件寿命长、泵的容积效率高等特点。 (泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。)

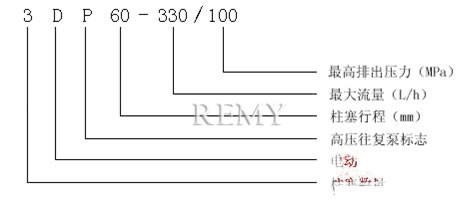

产品意义

3DP-60型高压往复泵 产品意义
3DP-60型高压往复泵 产品意义

性能参数表


泵推力:2100k
gRated Plunger Load:2100kg
泵行程:60mm
Stroke Length:60mm
泵重量:500kg
Weight:500kg
柱塞直径mm 72 65 60 50 42 38 30 27 22 20 19 16
工作压力Mpa 2 6 8 12 16 20 30 40 60 70 80 100
泵转速min 流量 L/min    M3/h         功率 KW
90 L/min 66 53 45 31 22 18 11.4 9.2 6.1 5 4.5 3.2
M3/h 3.9 3.2 2.7 1.9 1.3 1.1 0.68 0.55 0.37 0.3 0.27 0.19
 KW 2.64 6.36 7.2 7.44 7 7.2 6.8 7.3 7.32 7 7.2 6.4
110 L/min 80 65 55 39 27 22 14 11 7.5 6.2 5.6 3.9
M3/h 4.8 3.9 3.3 2.3 1.6 1.3 0.8 0.66 0.45 0.37 0.33 0.23
 KW 3.2 7.8 8.8 9.36 8.64 8.8 8.4 8.8 9 8.68 8.96 7.8
130 L/min 95 77 66 46 32 26 16.5 13 8.8 7.3 6.6 4.7
M3/h 5.7 4.6 3.9 2.7 1.9 1.6 1 0.8 0.53 0.44 0.39 0.28
 KW 3.8 9.2 10.5 11 10 10 9.9 10 10 10 10 9.4
140 L/min 103 84 71 49 35 28 18 14 10 8 7 5
M3/h 6.17 5.03 4.25 2.95 2.1 1.68 1.08 0.84 0.6 0.48 0.42 0.3
 KW 4 10 11 11 11 11 11 11 12 11 11 10
200 L/min 146 119 102 70 50 41 25 21 14 11 10 7
M3/h 8.74 7.13 6.11 4.19 2.99 2.46 1.5 1.26 0.84 0.66 0.6 0.42
 KW 6 14 16 17 16 16 15 17 17 15 16 14
280 L/min 205 167 142 99 70 57 36 29 19 16 14 10
M3/h 12.2 10 8.5 5.93 4.19 3.41 2.16 1.74 1.14 0.96 0.84 0.6
 KW 8 20 22 22 22 22 21 22 22 22 22 20
350 L/min 256 209 178 124 87 71 44 36 24 20 18 13
M3/h 15.3 12.5 10.6 7.43 5.21 4.25 2.63 2.16 1.44 1.2 1.08 0.78
 KW 10 25 28 30 28 28 26 29 29 28 29 26
400 L/min 293 238 203 141 100 82 51 41 27 23
M3/h 17.5 14.2 12.1 8.44 5.99 4.91 3.05 2.46 1.62 1.38
 KW 12 29 32 34 32 33 30 33 32 32
450 L/min 330 268 229 159 112 92 57 46 31
M3/h 19.7 16 13.7 9.52 6.71 5.51 3.41 2.75 1.8
 KW 13 32 37 38 36 37 34 37 37

选型注意事项

1.泵的用途;
2.输送介质的性质(名称、浓度、温度、密度、粘度、腐蚀性等);
3.流量要求;
4.进出口压力要求;
5.工作现场条件和工作制;
6.其它特殊要求(如防爆、保温、高温等)。

◇适用于阀门管道试压泵、计量泵、高压清洗泵、流程泵、加药泵、液压泵、输油泵等专业用泵
◇组装形式:有卧式、立式、固定式、移动式。
◇传动形式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。
◇技术参数作为选型参考,每个品种的泵都装有安全调压阀,泵的压力可任意调节。
◇你选型时表中流量不合适,可用电磁调速,变频调速,变换柱塞直径来调节流量,满足选型需求。

选购注意事项:

本网页所示3DP-60型高压往复泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的3DP-60型高压往复泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
