PN1.6MPa(16bar)平焊环松套钢制管法兰

PN1.6MPa(16bar)平焊环松套钢制管法兰
公称
通径
钢管外径(对焊环颈部外径)Steel pipe outer diameter(Butt welding link pate outer diameter)A1     连接尺寸 Connection size 法兰
厚度
      C
法兰内径 圆角 倒角 对焊环Butt welding link 理论重量
A B 法兰
外径
螺栓孔中心圆直径 Bolt hole heartround diameter K 螺栓孔 直径 Bolt hole diameter L 螺栓孔 数量 Bolt hole Quantity n 螺纹 Thread   Th A B 高 度 Altitude h 外径 S S2 对焊环 法兰
10 17.2 14 90 60 14 4 M12 14 21 18 2 2 35 41 1.8 1.8 0.04 0.60
15 21.3 18 95 65 14 4 M12 14 25 22 2 2 38 46 2.0 2.0 0.05 0.67
20 26.9 25 105 75 14 4 M12 16 31 29 2 2 40 56 2.3 2.3 0.09 0.93
25 33.7 32 115 85 14 4 M12 16 38 36 3 3 40 65 2.6 2.6 0.13 1.10
32 42.4 38 140 100 18 4 M16 18 47 42 3 3 42 76 2.6 2.6 0.17 1.83
40 48.3 45 150 110 18 4 M16 18 53 50 3 3 45 84 2.6 2.6 0.20 2.07
50 60.3 57 165 125 18 4 M16 20 65 62 3 3 48 99 2.9 2.9 0.31 2.72
65 76.1 76 185 145 18 4 M16 20 81 81 3 3 48 118 2.9 2.9 0.41 3.25
80 88.9 89 200 160 18 8 M16 20 94 94 4 4 50 132 3.2 3.2 0.56 3.53
100 114.3 108 220 180 18 8 M16 22 120 114 4 4 52 156 3.6 3.6 0.79 4.45
125 139.7 133 250 210 18 8 M16 22 145 139 4 4 55 184 4.0 4.0 1.16 5.50
150 168.3 159 285 240 22 8 M20 24 174 165 4 4 55 211 4.5 4.5 1.56 7.41
200 219.1 219 340 295 22 12 M20 26 226 226 5 5 62 266 5.9 5.9 2.84 9.41
250 273 273 405 355 26 12 M20 28 281 281 5 5 70 319 6.3 6.3 3.96 13.3
300 323.9 325 460 410 26 12 M24 32 333 334 5 5 78 370 7.1 7.1 5.26 18.1
350 355.6 377 520 470 26 16 M24 35 365 386 5 5 82 429 8.0 8.0 8.25 23.9
400 406.4 426 580 525 30 16 M27 38 416 435 5 5 85 480 8.0 8.0 9.83 31.1
450 457 480 640 585 30 20 M27 42 467 490 5 5 87 548 8.0 8.0 12.3 39.2
500 508 530 715 650 33 20 M30*2 46 519 541 6 6 90 609 8.0 8.0 15.2 55.8
600 610 630 840 770 36 20 M33*2 52 622 642 6 6 95 720 8.8 8.8 22.1 85.7

选购注意事项:

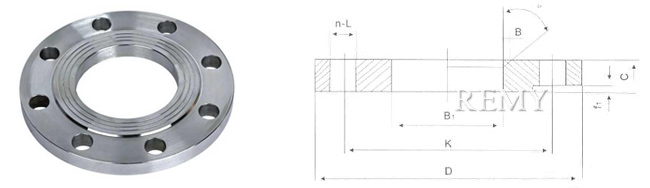

本网页所示PN1.6MPa(16bar)平焊环松套钢制管法兰样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的PN1.6MPa(16bar)平焊环松套钢制管法兰说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
