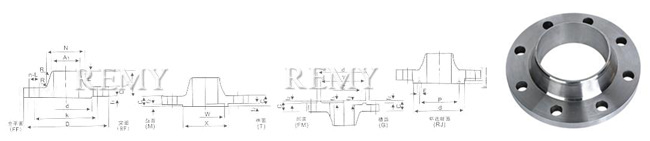

HG20595-97 pn10.0MPa(100bar)带颈平焊钢制管法兰

公称通径 Nominal Pipe Siz DN	钢管外径（对焊环颈部外径）Steel pipe outer diameter(Butt welding link pate outer diameter)A1		连接尺寸 Connection size					法兰厚度 Flange thickness C	法兰颈 Flange neck						理论重量 Theoretical weight (Kg)
	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径 Bolt hole heart round diameter K	螺栓孔直径 Bolt hole diameter L	螺栓孔数量 Bolt hole Quantity n	螺纹 Thread Th		N		S	h2	R		对焊环 Butt welding link	法兰 Flange
	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径 Bolt hole heart round diameter K	螺栓孔直径 Bolt hole diameter L	螺栓孔数量 Bolt hole Quantity n	螺纹 Thread Th		A	B	S	h2	R		对焊环 Butt welding link	法兰 Flange
10	17.2	14	100	70	14	4	M12	20	32	32	3	6		3	45	1.18
15	21.3	18	105	75	14	4	M12	20	34	34	3.2	6		3	45	1.30
20	26.9	25	130	90	18	4	M16	20	42	42	3.6	6		4	52	2.00
25	33.7	32	140	100	18	4	M16	24	52	52	3.6	8		4	58	2.79
32	42.4	38	155	110	22	4	M20	24	60	60	3.6	8		5	60	3.38
40	48.3	45	170	125	22	4	M20	26	70	70	4	10		5	62	4.40
50	60.3	57	195	145	26	4	M24	28	90	90	6	10		5	68	6.24
65	76.1	76	220	170	26	8	M24	30	108	108	7	12		6	76	7.95
80	88.9	89	230	180	26	8	M24	32	120	120	7	12		6	78	9.10
100	114.3	108	265	210	30	8	M27	36	150	150	8	12		6	90	13.9
125	139.7	133	315	250	33	8	M30*2	40	180	180	10.5	12		6	105	22.3
150	168.3	159	355	290	33	8	M30*2	44	210	210	11.5	12		8	115	30.1
200	219.1	219	430	360	36	12	M33*2	52	278	278	14.5	16		8	130	51.0
250	273	273	505	430	39	12	M36*3	60	340	340	18.5	18		10	157	82.2
300	323.9	325	585	500	42	12	M39*3	68	400	400	20.5	18		10	170	119.4
350	355.6	377	655	560	48	12	M45*3	74	460	482	22.5	20		10	189	166.2
400	406.4	426	715	620	48	12	M45*3	82	510	530	25	20		10	205	214.5

选购注意事项：

本网页所示HG20595-97 pn10.0MPa(100bar)带颈平焊钢制管法兰样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的HG20595-97 pn10.0MPa(100bar)带颈平焊钢制管法兰说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
