LG型立式多级离心泵

LG型立式多级离心泵(简称:LG多级泵),系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。 LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪音低、占地面积小的优点,主要应用于高层建筑供水,也可应用厂矿,企业给水排水以及低压锅炉循环用水。

LG型立式多级离心泵
LG型立式多级离心泵

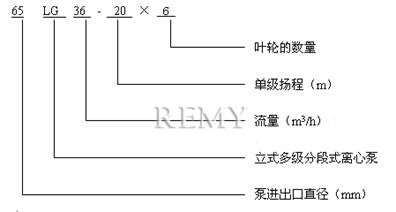

LG多级泵型号意义

LG多级泵 型号意义
LG多级泵 型号意义

LG多级泵结构说明

LG型泵为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°90°270°布置,可根据扬程的需要选择水泵的级数。(见泵外形安装尺寸图)
LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡套,而设有水封环,装在填料腔的底部)。
泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。
泵轴为优质合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的最上端与电机轴的下端通过爪型联轴器联接。
密封装置采用软填料密封和机械密封。在采用软填料密封时,与之相磨擦的轴套丙为优质碳素钢制成,并经淬火处理,以增加面磨性。
叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。
在泵座、中段上分别装有密封环和口环,用以减少高压水漏回进水部分,密封换磨损后可更换。
泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。

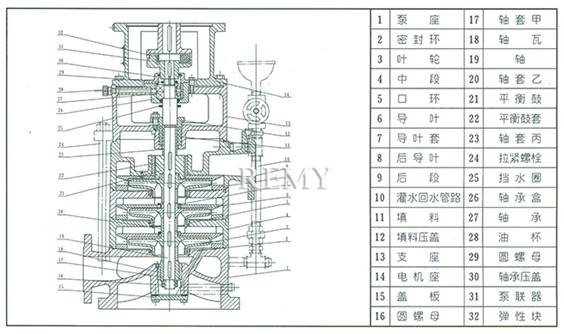

LG多级泵结构图

LG多级泵 结构图1
LG多级泵 结构图1
LG多级泵 结构图2
LG多级泵 结构图2

25LG、32LG型多级泵性能表

型号 泵规格 流量 (m3/h) 扬程 (m) 转速 (r/min) 功率(KW) 效率 (%) 必需气蚀余量r(m) 重量 (kg) 叶轮外径 (mm)
轴功率 电机功率
25LG 25LG3-10×2 2.4 3.0 4.7 20.8 20 15.4 2900 0.36 0.39 0.45 0.75 38 42 44 2 70 98
25LG3-10×3 2.4 3.0 4.7 31.2 30 23.1 2900 0.54 0.58 0.67 1.1 38 42 44 2 74 98
25LG3-10×4 2.4 3.0 4.7 41.6 40 30.8 2900 0.72 0.78 0.90 1.5 38 42 44 2 84.5 98
25LG3-10×5 2.4 3.0 4.7 52 50 38.5 2900 0.89 0.97 1.12 1.5 38 42 44 2 88.5 98
25LG3-10×6 2.4 3.0 4.7 62.4 60 46.2 2900 1.07 1.17 1.37 2.2 38 42 44 2 96.5 98
25LG3-10×7 2.4 3.0 4.7 72.8 70 53.9 2900 1.25 1.36 1.57 2.2 38 42 44 2 100.5 98
25LG3-10×8 2.4 3.0 4.7 83.2 80 61.6 2900 1.43 1.56 1.79 2.2 38 42 44 2 104.5 98
25LG3-10×9 2.4 3.0 4.7 93.6 90 69.3 2900 1.61 1.75 2.02 2.2 38 42 44 2 108.8 98
25LG3-10×10 2.4 3.0 4.7 104 100 77 2900 1.79 1.95 2.24 3 38 42 44 2 124 98
25LG3-10×11 2.4 3.0 4.7 114.4 110 84.7 2900 1.97 2.14 2.46 3 38 42 44 2 128 98
25LG3-10×12 2.4 3.0 4.7 124.8 120 92.4 2900 2.15 2.33 2.69 4 38 42 44 2 144 98
25LG3-10×13 2.4 3.0 4.7 13.52 130 100.4 2900 2.33 2.53 2.91 4 38 42 44 2 148 98
25LG3-10×14 2.4 3.0 4.7 145.6 140 107.8 2900 2.50 2.72 3.14 4 38 42 44 2 152 98
25LG3-10×15 2.4 3.0 4.7 156 150 115.5 2900 2.68 2.92 3.36 4 38 42 44 2 156 98
32LG 32LG6.5-15×2 4.5 6.5 9.5 32.6 30 23 2900 0.85 1.00 1.19 1.5 47 53 50 2.2 2.4 2.6 93 116
32LG6.5-15×3 4.5 6.5 9.5 48.9 48 34.5 2900 1.28 1.50 1.79 2.2 47 53 50 2.2 2.4 2.6 103 116
32LG6.5-15×4 4.5 6.5 9.5 65.5 60 46 2900 1.70 2.00 2.38 3 47 53 50 2.2 2.4 2.6 119.1 116
32LG6.5-15×5 4.5 6.5 9.5 81.5 75 57.5 2900 2.13 2.50 2.98 4 47 53 50 2.2 2.4 2.6 138.5 116
32LG6.5-15×6 4.5 6.5 9.5 97.8 90 69 2900 2.55 3.00 3.57 4 47 53 50 2.2 2.4 2.6 145.5 116
32LG6.5-15×7 4.5 6.5 9.5 114.4 105 80.5 2900 2.98 3.50 4.17 5.5 47 53 50 2.2 2.4 2.6 176 116
32LG6.5-15×8 4.5 6.5 9.5 130.4 120 92 2900 3.40 4.00 4.76 5.5 47 53 50 2.2 2.4 2.6 183 116

注:重量包括电机在内。

40LG、50LG、65LG、80LG型多级泵性能表

型号 泵规格 流量 (m3/h) 扬程 (m) 转速 (r/min) 功率(KW) 效率 (%) 必需气蚀余量r(m) 重量 (kg) 叶轮外径 (mm)
轴功率 电机功率
40LG 40LG12-15×2 9 12 18 32 30 24 2900 1.43 1.63 1.87 2.2 50 60 63 2.2 2.9 4.3 98 120
40LG12-15×3 9 12 18 48 45 36 2900 2.14 2.45 2.80 3 50 60 63 2.2 2.9 4.3 114 120
40LG12-15×4 9 12 18 64 60 48 2900 2.85 3.27 3.73 4 50 60 63 2.2 2.9 4.3 135 120
40LG12-15×5 9 12 18 80 75 60 2900 3.75 4.08 4.67 5.5 50 60 63 2.2 2.9 4.3 163 120
40LG12-15×6 9 12 18 96 90 72 2900 4.28 4.90 5.60 5.5 50 60 63 2.2 2.9 4.3 171 120
40LG12-15×7 9 12 18 112 105 84 2900 4.99 5.72 6.54 7.5 50 60 63 2.2 2.9 4.3 188 120
40LG12-15×8 9 12 18 128 120 96 2900 5.70 6.54 7.47 7.5 50 60 63 2.2 2.9 4.3 195 120
50LG 50LG24-20×2 18 24 30 44 40 33 2950 3.22 3.79 4.21 5.5 67 69 64 2.85 3.15 3.40 170 134
50LG24-20×3 18 24 30 66 60 49.5 2950 4.83 5.68 6.32 7.5 67 69 64 2.85 3.15 3.40 188 134
50LG24-20×4 18 24 30 88 80 66 2950 6.44 7.58 8.43 11 67 69 64 2.85 3.15 3.40 253 134
50LG24-20×5 18 24 30 110 100 82.5 2950 8.05 9.47 10.53 11 67 69 64 2.85 3.15 3.40 264 134
50LG24-20×6 18 24 30 132 120 99 2950 9.66 11.37 12.64 15 67 69 64 2.85 3.15 3.40 284 134
65LG 65LG36-20×2 27 36 43.2 45.5 40 34 2950 4.78 5.41 5.97 7.5 70 72.5 67 2.6 3.4 4.2 174 136
65LG36-20×3 27 36 43.2 68.25 60 51 2950 7.17 8.11 8.96 11 70 72.5 67 2.6 3.4 4.2 237 136
65LG36-20×4 27 36 43.2 91 80 68 2950 9.56 10.82 11.94 15 70 72.5 67 2.6 3.4 4.2 256 136
65LG36-20×5 27 36 43.2 113.75 100 85 2950 11.95 13.52 14.93 18.5 70 72.5 67 2.6 3.4 4.2 288 136
65LG36-20×6 27 36 43.2 136.5 100 85 2950 14.34 16.23 17.91 22 70 72.5 67 2.6 3.4 4.2 333.5 136
80LG 80LG50-20×2 40 50 68.4 43.6 40 31.7 2950 6.78 7.26 8.44 11 70 75 70 3.1 3.8 5.3 258 135
80LG50-20×3 40 50 68.4 65.4 60 47.5 2950 10.18 10.89 12.65 15 70 75 70 3.1 3.8 5.3 281 135
80LG50-20×4 40 50 68.4 87.2 80 63.4 2950 13.57 14.52 16.87 18.5 70 75 70 3.1 3.8 5.3 319 135
80LG50-20×5 40 50 68.4 109 100 79.25 2950 16.96 18.16 21.09 22 70 75 70 3.1 3.8 5.3 367 135
80LG50-20×6 40 50 68.4 130.8 120 95.1 2950 20.35 21.78 25.31 30 70 75 70 3.1 3.8 5.3 447 135

注:重量包括电机在内。

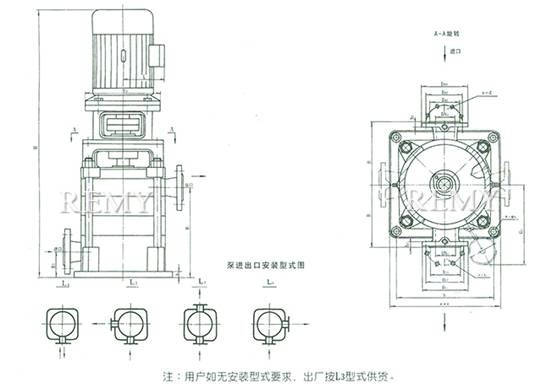

LG型多级泵外形安装尺寸图、尺寸表

LG型多级泵 外形安装尺寸图、尺寸表
LG型多级泵 外形安装尺寸图、尺寸表
泵 型 号 H h2 H2 a B b DN2
DN1
D11
D01
D12
D02
D13
D03
D4 L G 4-d h b b n-b2
25LG3-10×2 663.5 85 183.5 230 130 191         ф25
ф25
      ф68
ф68
      ф85
ф85
      ф115
ф115
ф200 150 190 ф18 20 18 18             4-ф13.5 4-M12
25LG3-10×3 703.5 223.5
25LG3-10×4 768.5 263.5 155
25LG3-10×5 808.5 303.5
25LG3-10×6 873.5 343.5
25LG3-10×7 913.5 383.5
25LG3-10×8 953.5 423.5
25LG3-10×9 993.5 463.5
25LG3-10×10 1078.5 503.5 180
25LG3-10×11 1118.5 543.5
25LG3-10×12 1178.5 583.5 190
25LG3-10×13 1218.5 623.5
25LG3-10×14 1258.5 663.5
25LG3-10×15 1298.5 703.5
32LG6.5-15×2 668 63 177 260 145 219   ф32
ф32
  ф78
ф78
  ф100
ф100
  ф140
ф140
ф200 155 210 ф18 25 24 22     4-ф18 4-M16
32LG6.5-15×3 763 227
32LG6.5-15×4 858 227 ф250 180
32LG6.5-15×5 928 327 190
32LG6.5-15×6 978 377 ф300 210
32LG6.5-15×7 1103 427
32LG6.5-15×8 1153 477
40LG12-15×2 729 64 190     ф40
ф40
    ф80
ф80
    ф130
ф130
ф200 155 205 ф18 20 24 22       4-ф18 4-M16
40LG12-15×3 830 246 ф250 180
40LG12-15×4 906 302 190
40LG12-15×5 1037 358 ф300 210
40LG12-15×6 1093 414
40LG12-15×7 1149 470
40LG12-15×8 1205 526
50LG24-20×2 974 79 251 300 180 247.5   ф50
ф50
  ф90
ф102
  ф125
ф125
  ф160
ф160
ф300 210 220 ф18 25 24 24     4-ф18 4-M16
50LG24-20×3 1039 316 ф350 255
50LG24-20×4 1229 381
50LG24-20×5 1294 446
50LG24-20×6 1359 511
65LG36-20×2 1007 89.5 269   ф65
ф65
  ф120
ф120
  ф145
ф145
  ф185
ф185
ф350 210 225 ф18 25 24 20     4-ф17.5 4-M16
65LG36-20×3 1197 334 ф350 255
65LG36-20×4 1262 399
65LG36-20×5 1372 464
65LG36-20×6 1462 529 285
80LG50-20×2 1186 112 319 315 187 272   ф80
ф80
  ф133
ф133
  ф160
ф160
  ф200
ф200
ф350 255 235 ф23 30 24 20     4-ф17.5 4-M16
80LG50-20×3 1264 397
80LG50-20×4 1387 475
80LG50-20×5 1490 553 285
80LG50-20×6 1608 631 ф400 310

选购注意事项:

本网页所示LG型立式多级离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的LG型立式多级离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
