CDL、CDLF型立式不锈钢多级离心泵

CDL、CDLF型立式多级不锈钢离心泵(简称:CDL、CDLF多级泵),系冲压轻型立式多级离心泵。是采用丹麦先进技术制造而成,其较大优点是水力模型设计先进,高效率,高节能。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用寿命,避免产生二次污染。轴封采用耐磨机械密封,无泄漏。电机采用Y2铅外壳,进口轴承,绝缘等级F级。泵运转平稳,低噪音,整机质量可靠,外形美观、体积小、重量轻、运输安装方便,是理想的绿色、环保、节能的水泵。

CDL、CDLF多级泵
CDL、CDLF多级泵

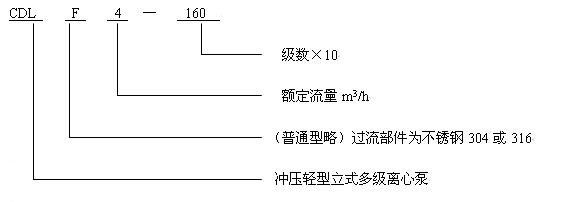

CDL、CDLF多级泵型号意义

CDL、CDLF多级泵 型号意义
CDL、CDLF多级泵 型号意义

CDL、CDLF多级泵典型应用

1、 市政供水及增压
2、 工业循环系统及加工系统
3、 锅炉给水及冷凝液系统
4、 环保水处理,渗透分析系统
5、 农业灌溉及脱水
6、 工业厂房清洗及各种清洗工作
7、 (其他)许多专门用途

CDL、CDLF多级泵应用范围

普通型适用于液体传输,冷热清洁水,软化水的循环和增压。
不锈钢型亦适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体,但液体允许温度需要降低。
工作条件
冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;
液体温度:常温型-15℃至+70℃,热水型+70℃至+120℃;
环境温度:最高+40℃;
最小入口压力:根据NPSH曲线+最小安全扬程量0.5米水头。 性能曲线及性能表说明
1、 所有曲线都基于3×380V,50HZ,电机在恒速2900r/min的测量值。电机为可变电压电机;
2、 测量采用自由空气下20℃的水,运动粘度r=1mm2/S;公差参照ISO2584附件B标准;
3、 泵的使用参照加粗曲线的性能范围,以防止过热造成危险。

25CDLF型、32CDLF型多级泵性能参数表

型号 流量 (m3/h) 扬程 (m0 效率 (%) 转速 (r/min) 功率 (KW) 汽蚀余量 (m) 高度 (mm) 重量 (Kg)
25CDLF2-20 2 15 72 2900 0.37 1.8 445 20
25CDLF2-30 2 22 72 2900 0.37 1.8 463 20
25CDLF2-40 2 30 72 2900 0.55 1.8 481 20
25CDLF2-50 2 37 72 2900 0.55 1.8 499 20
25CDLF2-60 2 45 74 2900 0.75 1.8 522 20
25CDLF2-70 2 52 74 2900 0.75 1.8 540 25
25CDLF2-80 2 60 74 2900 1.1 1.8 548 25
25CDLF2-90 2 67 76 2900 1.1 1.8 596 25
25CDLF2-100 2 75 76 2900 1.1 1.8 614 30
25CDLF2-110 2 82 76 2900 1.1 1.8 632 30
25CDLF2-120 2 90 76 2900 1.5 1.8 650 30
25CDLF2-130 2 97 82 2900 1.5 1.8 685 35
25CDLF2-140 2 105 82 2900 1.5 1.8 703 35
25CDLF2-150 2 112 82 2900 1.5 1.8 721 35
25CDLF2-160 2 120 82 2900 1.5 1.8 759 35
25CDLF2-170 2 127 82 2900 1.5 1.8 777 40
25CDLF2-180 2 135 84 2900 2.2 1.8 795 40
25CDLF2-190 2 142 84 2900 2.2 1.8 813 40
25CDLF2-200 2 150 84 2900 2.2 1.8 831 40
25CDLF2-210 2 157 84 2900 2.2 1.8 849 40
25CDLF2-220 2 165 84 2900 2.2 1.8 867 45
25CDLF2-230 2 172 84 2900 3 1.8 918 45
25CDLF2-240 2 180 84 2900 3 1.8 936 45
25CDLF2-250 2 187 84 2900 3 1.8 945 50
25CDLF2-260 2 195 86 2900 3 1.8 972 50
32CDLF4-20 4 16 72 2900 0.37 1.8 460 20
32CDLF4-30 4 24 72 2900 0.55 1.8 490 20
32CDLF4-40 4 32 74 2900 0.75 1.8 520 20
32CDLF4-50 4 40 76 2900 1.1 1.8 570 20
32CDLF4-60 4 48 76 2900 1.1 1.8 595 20
32CDLF4-70 4 56 76 2900 1.5 1.8 640 25
32CDLF4-80 4 64 82 2900 1.5 1.8 665 25
32CDLF4-90 4 72 82 2900 2.2 1.8 715 30
32CDLF4-100 4 80 84 2900 2.2 1.8 740 30
32CDLF4-110 4 88 84 2900 2.2 1.8 765 30
32CDLF4-120 4 96 84 2900 2.2 1.8 795 30
32CDLF4-130 4 105 84 2900 3 1.8 860 35
32CDLF4-140 4 112 84 2900 3 1.8 885 35
32CDLF4-150 4 120 84 2900 3 1.8 910 35
32CDLF4-160 4 128 86 2900 3 1.8 935 35
32CDLF4-170 4 136 86 2900 4 1.8 1000 40
32CDLF4-180 4 144 86 2900 4 1.8 1025 40
32CDLF4-190 4 152 87 2900 4 1.8 1050 40
32CDLF4-200 4 160 87 2900 4 1.8 1075 40
32CDLF4-210 4 168 87 2900 4 1.8 1100 45
32CDLF4-220 4 176 87 2900 4 1.8 1130 45

40CDLF型、50CDLF型多级泵性能参数表

型号 流量 (m3/h) 扬程 (m0 效率 (%) 转速 (r/min) 功率 (KW) 汽蚀余量 (m) 高度 (mm) 重量 (Kg)
40CDLF8-20 8 18 74 2900 0.75 2.3 575 25
40CDLF8-30 8 27 76 2900 1.1 2.3 625 30
40CDLF8-40 8 36 82 2900 1.5 2.3 665 30
40CDLF8-50 8 45 84 2900 2.2 2.3 715 40
40CDLF8-60 8 54 84 2900 2.2 2.3 745 40
40CDLF8-70 8 63 84 2900 3 2.3 810 45
40CDLF8-80 8 72 86 2900 3 2.3 840 45
40CDLF8-90 8 81 86 2900 4 2.3 905 55
40CDLF8-100 8 90 87 2900 4 2.3 935 55
40CDLF8-110 8 99 87 2900 4 2.3 965 55
40CDLF8-120 8 108 87 2900 4 2.3 995 55
40CDLF8-130 8 117 87 2900 5.5 2.3 1100 80
40CDLF8-140 8 126 88.5 2900 5.5 2.3 1130 80
40CDLF8-150 8 135 88.5 2900 5.5 2.3 1160 80
40CDLF8-160 8 144 88.5 2900 5.5 2.3 1190 80
40CDLF8-170 8 153 88.5 2900 7.5 2.3 1220 90
40CDLF8-180 8 162 89 2900 7.5 2.3 1250 90
40CDLF8-190 8 171 89 2900 7.5 2.3 1280 90
40CDLF8-200 8 180 89 2900 7.5 2.3 1310 95
50CDLF16-20 16 24 84 2900 2.2 4.6 665 40
50CDLF16-30 16 36 86 2900 3 4.6 745 50
50CDLF16-40 16 48 86 2900 4 4.6 825 55
50CDLF16-50 16 60 88.5 2900 5.5 4.6 945 70
50CDLF16-60 16 72 88.5 2900 5.5 4.6 990 75
50CDLF16-70 16 84 89 2900 7.5 4.6 1035 80
50CDLF16-80 16 96 89 2900 7.5 4.6 1080 80
50CDLF16-90 16 108 89 2900 11 4.6 1255 140
50CDLF16-100 16 120 92.5 2900 11 4.6 1310 140
50CDLF16-110 16 132 92.5 2900 11 4.6 1365 145
50CDLF16-120 16 144 92.5 2900 11 4.6 1420 145
50CDLF16-130 16 156 92.5 2900 15 4.6 1545 150
50CDLF16-140 16 168 92.5 2900 15 4.6 1600 165

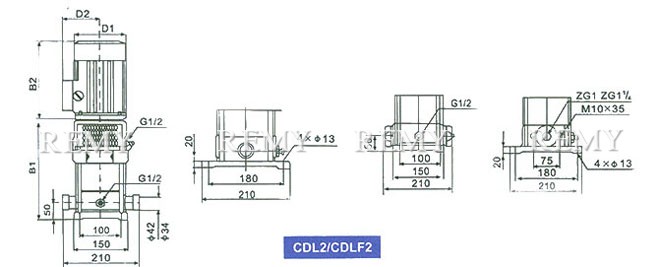

CDL2 / CDLF2系列多级泵 安装尺寸

CDL2 / CDLF2系列多级泵安装尺寸
CDL2 / CDLF2系列多级泵 安装尺寸
泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL2-20 220 225 445 145 110
CDL2-30 238 225 463 145 110
CDL2-40 256 225 481 145 110
CDL2-50 274 225 499 145 110
CDL2-60 297 225 522 145 110
CDL2-70 315 245 540 145 110
CDL2-90 351 245 596 170 150
CDL2-110 387 245 632 170 150
CDL2-130 440 245 685 170 150
CDL2-150 476 245 721 170 150
CDL2-180 530 265 795 180 155
CDL2-220 602 265 867 180 155
CDL2-260 682 290 972 180 155

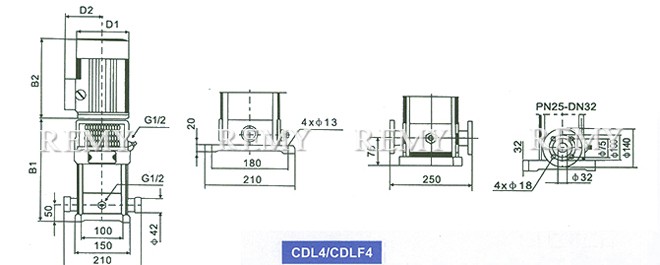

CDL4/ CDLF4系列多级泵 安装尺寸

CDL4/ CDLF4系列多级泵安装尺寸
CDL4/ CDLF4系列多级泵 安装尺寸
泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL4-20 235 225 460 145 110
CD4-30 265 225 490 145 110
CDL4-40 295 225 520 145 110
CDL4-50 325 245 570 170 150
CDL4-60 350 245 595 170 150
CDL4-80/7 420 245 665 170 150
CDL4-80 420 245 665 170 150
CDL4-100 475 265 740 170 150
CDL4-120 530 265 795 180 155
CDL4-160/14 645 290 935 180 155
CDL4-160 645 290 935 180 155
CDL4-190 725 325 1050 210 180
CDL4-220 805 325 1130 210 180

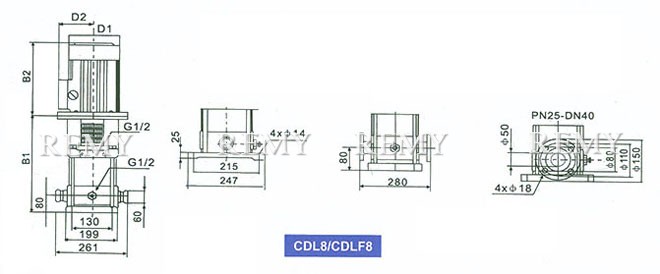

CDL8 / CDLF8系列多级泵 安装尺寸

CDL8 / CDLF8系列多级泵 安装尺寸
CDL8 / CDLF8系列多级泵 安装尺寸
泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL8-20/1 345 225 570 145 110
CD8-20 350 225 575 145 110
CDL8-30 380 245 625 170 150
CDL840 420 245 665 170 150
CDL8-50 450 265 715 180 155
CDL8-60 480 265 745 180 155
CDL8-80 550 290 840 180 155
CDL8-100 610 325 935 210 180
CDL8-120 670 325 995 210 180
CDL8-140 750 380 1130 250 210
CDL8-160 810 380 1190 250 210
CDL8-180 870 380 1250 250 210
CDL8-220 930 380 1310 250 210

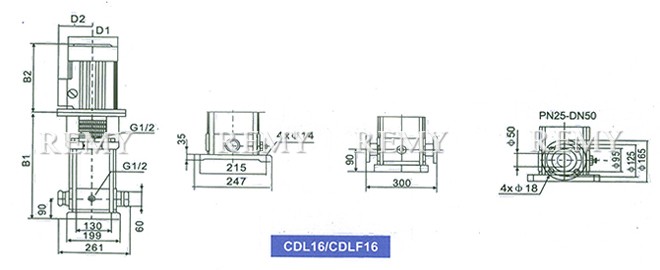

CDL16 / CDLF16系列多级泵安装尺寸

CDL16 / CDLF16系列多级泵 安装尺寸
CDL16 / CDLF16系列多级泵 安装尺寸
泵型号 尺寸(mm)
B1 B2 B1+B2 D1 D2
CDL16-20 400 265 665 180 155
CDL16-30 455 290 745 180 155
CDL16-40 500 325 825 210 180
CDL16-50 565 380 945 250 210
CDL16-60 610 380 990 250 210
CDL16-70 655 380 1035 250 210
CDL16-80 700 380 1080 250 210
CDL16-100 820 490 1310 330 255
CDL16-120 910 490 1400 330 255
CDL16-140 1000 490 1490 330 255
CDL16-160 1090 490 1580 330 255

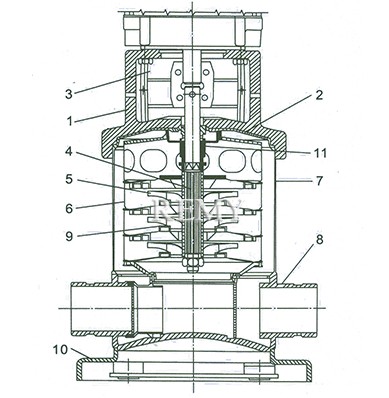

CDL、 CDLF多级泵结构及材料

CDL、 CDLF多级泵 结构及材料
CDL、 CDLF多级泵 结构及材料
序号 说明 材料 Name Material
1 机架 铸铁GG20※ Framework Iron casting GG20※
2 泵头盖 不锈钢 Pump cover Stainless steel
3 联轴器罩 不锈钢 Coupling cover Stainless steel
4 不锈钢 Axle Stainless steel
5 叶轮 不锈钢 Impeller Stainless steel
6 中间腔体 不锈钢 Middle cavity Stainless steel
7 外套筒 不锈钢 Outer box Stainless steel
  固定螺栓 不锈钢 Fixed bolt Stainless steel
8 泵体 不锈钢 Pump body Stainless steel
9 颈环 Acoflon215 Neck strap Acoflon 215
10 底板 铸铁GG20※ Under board Iron casting GG20※
11 轴封 RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV Shaft seal RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV
  泵中橡胶件 同轴封EPDM或FPM(VITON Pump rubbers As axle-cover EPDM or FPM(Viton)

※不锈钢根据要求材料304或316

选购注意事项:

本网页所示CDL、CDLF型立式不锈钢多级离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的CDL、CDLF型立式不锈钢多级离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
