D72X手动对夹式软密封蝶阀

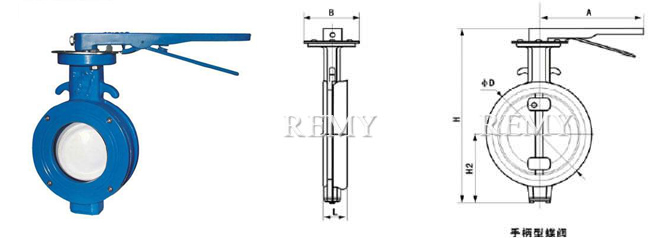

D72X手动对夹式软密封蝶阀 外形尺寸图
D72X手动对夹式软密封蝶阀 外形尺寸图

主要连接外型尺寸和连接尺寸

DN L H H2 A B ФD
50 43 224 77 267 112.5 106
65 46 260 85 267 123 124
80 46 278 95 267 138 162
100 52 286 105 267 150 162
125 56 329 129 345 168 192
150 56 354 132 345 190 216
200 60 438 165 353 227.5 270
250 68 493 197 353 251 326
300 78 570 234 380 284.5 376

注：对夹式双偏心手动软密封蝶阀压力等级为：1.0MPa，1.6MPa

选购注意事项：

本网页所示D72X手动对夹式软密封蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的D72X手动对夹式软密封蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
