GIQ-B/AB气动真空蝶阀

GIQ-B/AB气动真空蝶阀
GIQ-B/AB气动真空蝶阀

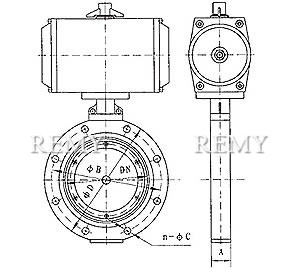

GIQ-B/AB气动真空蝶阀 结构图
GIQ-B/AB气动真空蝶阀 结构图

概述

GIQ-B/AB型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。 注：GIQ-B/AB机构：可选配反馈信号装置。

B型气动真空蝶阀外形连接尺寸及性能参数表

型号 GIQ
-50B 		GIQ
-63B 		GIQ
-80B 		GIQ
-100B 		GIQ
-125B 		GIQ
-150B 		GIQ
-200B 		GIQ
-250B 		GIQ
-300B 		GIQ
-400B
技术性能
公称通径(DN) 50 63 80 100 125 150 200 250 300 400
连接尺寸 A 22 26 30 35 40 45 55 60
ΦD 110 130 145 170 195 220 275 330 380 500
ΦB 90 110 125 145 170 195 250 300 350 465
n-ΦC 4-Φ9 4-Φ12 8-Φ12 8-Φ14 8-Φ18
适用范围(Pa) 105～6.7x10-4
漏气率（Pa.L/S) 6.7X10-4
电磁阀电压（V/HZ） 220/50
气源压力（MPa） 0.4～0.6
法兰标准 JB919
安装位置 任意
介质温度(℃) 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质 阀体、阀板 碳钢（镀镍）或不锈钢
密封件 丁腈橡胶或氟橡胶

AB型气动真空蝶阀外形连接尺寸及性能参数表

型号 GIQ-
50AB 		GIQ-
63AB 		GIQ-
80AB 		GIQ-
100AB 		GIQ-
125AB 		GIQ-
150AB 		GIQ-
200AB 		GIQ-
250AB 		GIQ-
300AB 		GIQ-
400AB
技术性能
公称通径(DN) 50 63 80 100 125 150 200 250 300 400
连接尺寸 A 26 32 35 45 50 55 60
ΦD 110 130 145 165 200 225 285 335 425 510
ΦB 90 110 125 145 175 200 260 310 395 480
n-ΦC 4-Φ10.5 8-Φ9 8-Φ12 .5 12-Φ11 12-Φ14 16-Φ14
适用范围(Pa) 105～6.7x10-4
漏气率（Pa.L/S) 6.7X10-4
电磁阀电压（V/HZ） 220/50
气源压力（MPa） 0.4～0.6
法兰标准 GB6070.3-85
安装位置 任意
介质温度(℃) 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质 阀体、阀板 碳钢（镀镍）或不锈钢
密封件 丁腈橡胶或氟橡胶

选购注意事项：

本网页所示GIQ-B/AB气动真空蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的GIQ-B/AB气动真空蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
