D673H气动对夹硬密封蝶阀

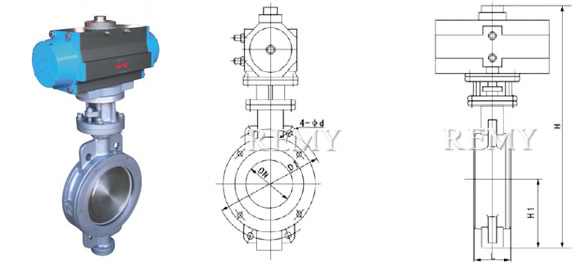

D673H气动对夹硬密封蝶阀 外形尺寸图
D673H气动对夹硬密封蝶阀 外形尺寸图

技术性能

D673气动对夹硬密封蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质，D673气动对夹硬密封蝶阀的主要特点有：
1、适用温度-20~+425oC；
2、工作压力大，耐磨损，使用寿命长，启闭时间迅速；
3、D673气动对夹硬密封蝶阀密封性能好，具有自动定心作用，泄漏量小；
4、F四氟密封适用温度≤160oC。上海日美阀门制造有限公司生产的气动对夹硬密封蝶阀已被广泛应用于食品、饮料、医药、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

主要连接外型尺寸和连接尺寸

公称通径 （DN） 主要尺寸 法兰尺寸和螺栓规格
1.0 MPa 1.6 MPa
L H h2 D1 4-Ф-M D1 4-Ф-M
50 43 625 112 125 Ф18 125 Ф18
65 46 625 115 145 Ф18 145 Ф18
80 49 645 120 160 Ф18 160 Ф18
100 56 675 138 180 Ф18 180 Ф18
125 64 715 164 210 Ф18 210 Ф18
150 70 800 175 240 Ф23 240 Ф23
200 71 850 208 295 M20 295 M20
250 76 925 243 350 M20 355 M24
300 83 1035 283 400 M20 410 M24
350 92 1070 310 460 M20 470 M24
400 102 1190 340 515 M24 525 M27
450 114 1250 380 565 M24 585 M27
500 127 1290 410 620 M24 650 M30
600 154 1455 470 725 M27 770 M33
700 165 1585 550 840 M27 840 M33
800 190 1700 640 950 M30 950 M36
900 203 1965 710 1050 M30 1050 M36
1000 216 2015 770 1160 M33 1170 M39
1200 254 2250 890 1380 M36 1390 M45

选购注意事项：

本网页所示D673H气动对夹硬密封蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的D673H气动对夹硬密封蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
