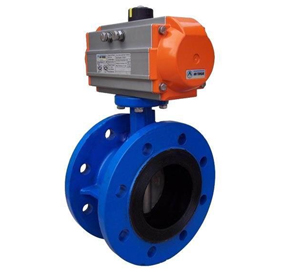

D641X/F/J/H/S法兰式气动(衬胶)脱硫蝶阀

D641X/F/J/H/S-10/16C(Q/P)法兰式气动(衬胶)脱硫蝶阀 外形尺寸图
D641X/F/J/H/S-10/16C(Q/P)法兰式气动(衬胶)脱硫蝶阀 外形尺寸图

主要性能规范

适用温度 适用介质
天然胶≤85℃ 石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称 材料
阀体 灰铸铁、球墨铸铁、碳钢
蝶板 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座 天然橡胶、三元乙丙胶
阀杆 不锈钢、 2Cr13、304

主要外形尺寸和连接尺寸 (mm)

公称通径(DN) 公称压力(PN)MPa L D D1 Z-Ф H h2 A B 重量 (kg)
50 1.0 108 165 125 4-18 305 214 127 60 8.5
65 112 185 145 4-18 352 248 133 70 11.5
80 114 200 160 8-18 377 270 133 83 12.5
100 127 220 180 8-18 422 302 203 100 27
125 140 250 210 8-18 479 350 222 120 40
150 140 285 240 8-22 496 365 294 120 43
200 152 340 295 8-22 655 478 337 172 715
250 165 395 350 12-22 704 498 380 172 865
300 178 445 400 12-22 825 605 420 224 128.5
350 190 505 460 16-22 907 643 450 224 147
400 216 565 515 16-26 1030 732 603 272 208
450 222 615 565 20-26 1079 752 603 272 260
500 229 670 620 20-26 1164 812 683 272 350
600 267 780 725 20-30 1396 950 683 360 452
700 0.6 229 860 810 24-26 1622 1090 742 440 360
700 1.0 292 895 840 24-30 1622 1090 742 440 576
800 0.6 241 975 920 24-30 1722 1190 866 496 448
800 1.0 318 1015 950 24-33 1722 1190 866 496 716
900 0.6 241 1075 1020 24-30 1886 1248 866 496 562
900 1.0 330 1115 1050 28-33 1886 1248 866 496 899
1000 0.6 300 1175 1120 28-30 2140 1418 990 580 740
1000 1.0 410 1230 1160 28-36 2140 1418 990 580 1184
1100 0.6 350 1305 1240 28-33 2270 1510 990 580 928
1100 1.0 440 1340 1270 32-36 2270 1510 990 580 1485
1200 0.6 350 1405 1340 32-33 2405 1610 990 580 1117
1200 1.0 470 1455 1380 32-36 2405 1610 990 580 1787
采用标准 设计制造: GB12238结构长度:GB12221法兰:GB/T17241.6PN1.0     MPa     PN0.6

选购注意事项:

本网页所示D641X/F/J/H/S法兰式气动(衬胶)脱硫蝶阀(diefa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美作为上海蝶阀厂家提供的参考,详细的D641X/F/J/H/S法兰式气动(衬胶)脱硫蝶阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
