D371X/F/J/H/S对夹式蜗轮(衬胶)脱硫蝶阀

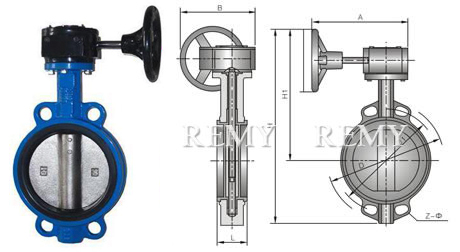

D371X/F/J/H/S-10/16C(Q/P)对夹式蜗轮(衬胶)脱硫蝶阀外形尺寸图

主要性能规范

适用温度	适用介质
天然胶≤85℃	石膏浆液、石灰石浆液、回收水、工艺水、废水
三元乙丙胶≤100℃	石膏浆液、石灰石浆液、回收水、工艺水、废水

主要零件材料

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	碳钢包覆橡胶、碳钢包覆氟塑料、不锈钢双相不锈钢板 1.4529、C276
阀座	天然橡胶、三元乙丙、橡胶
阀杆	不锈钢、 2Cr13、304

主要外形尺寸和连接尺寸 (mm)

公称通径 (DN)	L	D	D1	Z-Ф	H	h2	A	B	D0	重量 (kg)
40	33	150	110	4-18	350	270	193	125	150	7
50	43	165	125	4-18	360	280	193	125	150	8
65	46	185	145	4-18	385	295	193	125	150	9
80	46	200	160	8-18	396	300	193	125	150	10
100	52	220	180	8-18	430	315	193	125	150	11
125	56	250	210	8-18	460	335	193	125	150	13
150	56	285	240	8-22	485	345	193	125	150	14
200	60	340	295	8-22	630	455	283	165	220	30
250	68	395	350	12-22	690	484	283	165	220	40
300	78	445	400	12-22	770	530	334	175	280	78
350	78	505	460	16-22	830	560	334	175	280	81
400	102	565	515	16-26	910	595	425	210	320	140
450	114	615	565	20-26	938	618	425	210	320	160
500	127	670	620	20-26	993	650	425	210	320	190
600	154	780	725	20-30	1131	718	425	210	320	315
700	165	895	840	24-30	1476	998	620	320	400	480
800	190	1015	950	24-33	1533	1008	620	320	400	516
900	203	1115	1050	28-33	1655	1070	620	320	400	780
1000	216	1230	1160	28-36	1765	1125	620	400	400	950
1100	230	1340	1270	32-36	1880	1184	620	400	400	1050
1200	254	1455	1380	32-39	1995	1240	620	400	400	1150
采用标准	设计制造： GB12238结构长度：GB12221法兰：GB/T172416PN10MPa

选购注意事项：

本网页所示D371X/F/J/H/S对夹式蜗轮(衬胶)脱硫蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的D371X/F/J/H/S对夹式蜗轮(衬胶)脱硫蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
