D71X对夹蝶阀

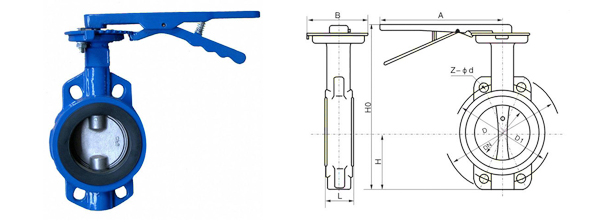

D71X对夹蝶阀外形尺寸图

特点

D71X软密封对夹蝶阀的主要特点有：
1、结构简单、紧凑，90°回转开启迅速；
2、小型轻便，容易拆装和维修，并可在任意位置安装；
3、D71X软密封对夹蝶阀操作扭矩小，开关轻巧省力；
4、流量特性趋于直线，调节性能好；
5、启闭试验次数可达万次，使用寿命长；
6、密封性能好，气体试验泄漏量为零。
D71X软密封对夹蝶阀采用了多种零件材质配对，可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道，适用温度-10°C +150°C,连接标准符合GB2555-81标准。上海日美阀门制造有限公司生产的D71X软密封对夹蝶阀的主要部件材质选用：阀体材质：铸铁、球铁、不锈钢、铜合金、铝合金；蝶板材质：球铁、不锈钢、耐蚀钢、钛钢、铜合金；阀座：丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

主要连接外型尺寸和连接尺寸

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	Do	n-d	Do	n-d	Do	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	12-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26

选购注意事项：

本网页所示D71X对夹蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的D71X对夹蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
