DV942X/H电动调速蝶阀

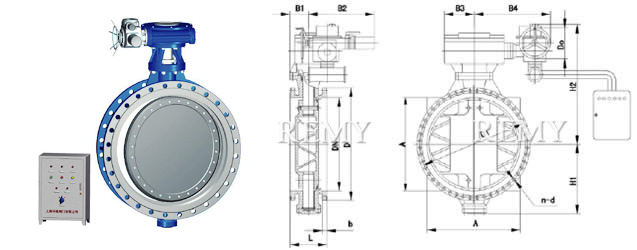

DV942X/H电动调速蝶阀 外形尺寸图
DV942X/H电动调速蝶阀 外形尺寸图

产品概述及特点

作为新一代调速型蝶阀,DV942X/H电动调速蝶阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式,根据蝶板不同位置的动作特点,从电动驱动控制上进行了全新的设计。本系列蝶阀采取改变电动装置输入电流的频率,进而调整电动装置的转动速度和输出力矩,已达到控制蝶板开关速度,实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。DV942X/H电动调速蝶阀适用于介质为水、海水的管路的泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路。对于电厂、水厂等工作电源十分可靠的场合尤其适用。
DV942X/H电动调速蝶阀的主要特点:
1、电动启闭,具有任意调速、止回和截止功能。操作方便,安全可靠。
2、本阀可连续实现慢开、快开或快关、慢关的动作,并有效的防止了泵出口介质倒流和水锤产生。
3、节能驱动,与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关段低速大转矩的功能。
4、安装在泵出口时,本蝶阀同时具有止回阀和闸阀的共同功能,因此可以一阀代两阀,节约安装空间,节省管网造价。
5、流阻小。本阀全开时流阻系数不超过0.3,因此可以节约能源,降低管路的运行费用。6、但发生事故或停电时,可以通过手动操作控制蝶阀启闭。

主要零件材料及标准

零件名称 材料 备注
阀体、蝶板、端盖 HT200、HT250、QT450-10
伐轴、锥销 2Cr13
阀体密封圈 1Cr18Ni9Ti、2Cr13
蝶板密封圈 NBR、1Cr18Ni9Ti
轴承 SF-1、SF-2 自润滑
填料 NBR
设 计 制 造:GB12238法兰连接尺寸:GB2555-2526-8结 构 长 度:GB12221压 力 试 验:GB/T13927

主要性能参数表

公称压力(MPa) 0.25 0.6 1.0
公称通径(mm) 1000~2400 800~2400 500~1600
试验压力(MPa) 强度试验 0.375 0.9 1.5
密封试验 0.275 0.66 1.1
适用介质 水、海水
适用温度 ≤80℃
安装方式 立式、卧式

主要外形连接尺寸

PN DN L A h2 H2 DO B1 B2 B3 B4
0.25MPa 1000 410   817 1303 400 225 709 303 770
1200 470 1200 812 1529 400 225 709 303 760
1400 530 1400 1012 1692 400 225 728 303 760
1600 600 1600 1145 1885 400 275 843 385 778
1800 670 1800 1315 1824 400 275 879 385 792
2000 760 2000 1670 2095 400 275 969 450 856
2200 840 2200 1739 2487 400 430 1103 540 995
2400 910 2400 1699 2595 400 430 1103 540 995

注:可根据用户要求从DN250-3000生产(GB12221-89)长系列。从DN1200-3000带底脚的需注明。

PN DN L A h2 H2 DO B1 B2 B3 B4
0.6MPa 800 318   677 1190 500 175 583 230 683
900 330   745 1245 400 225 709 303 770
1000 410   817 1303 400 225 709 303 760
1200 470 1200 912 1529 400 225 728 303 760
1400 530 1400 1041 1692 400 275 843 385 778
1600 600 1600 1145 1885 400 275 879 385 792
1800 670 1800 1346 1924 400 275 969 450 856
2000 760 2000 1670 2095 400 430 1103 540 995
2200 840 2200 1739 2487 400 430 1103 540 995
2400 910 2400 1850 2595 400 430 1103 540 995
1.0 MPa 500 229   548 943 500 145 533 162 610
600 267   583 985 500 175 583 230 683
700 292   612 1075 500 175 583 230 683
800 318   677 1190 400 225 709 303 770
900 330   745 1245 400 225 709 303 760
1000 410   817 1303 400 225 728 303 760
1200 470 1200 948 1529 400 275 843 385 778
1400 530 1400 1158 1692 400 275 879 385 792
1600 600 1600 1285 1885 400 275 969 450 856

选购注意事项:

本网页所示DV942X/H电动调速蝶阀(diefa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美作为上海蝶阀厂家提供的参考,详细的DV942X/H电动调速蝶阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
