D942X大口径电动软密封蝶阀

RD942X大口径电动软密封蝶阀 外形尺寸图

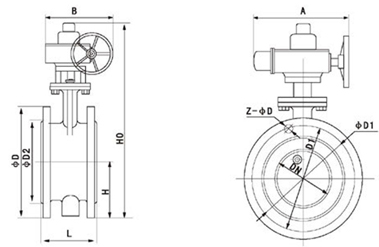

D942X大口径电动软密封蝶阀 外形尺寸图

主要连接外型尺寸和连接尺寸

DN 主要外形尺寸 法兰尺寸和螺栓孔尺寸
L H H0 A B 0.25MPa 0.6MPa 1.0MPa
D D1 D2 N-d D D1 D2 N-d D D1 D2 N-d
2200 840 1665 4529 2057 15858 2405 2340 2295 52-33 2475 2390 2335 52-43 2550 2440 2370 52-56
2400 910 1778 4845 2057 1585 2605 2540 2495 56-33 2685 2600 2545 56-43 2760 2650 2570 55-56
2600 990 1865 5060 2057 1585 2805 2740 2695 60-33 2905 2810 2750 60-49 2960 2850 2780 60-56
2800 1070 2051 5960 2357 1905 3030 2960 2910 64-36 3115 3020 2960 64-49 3180 3070 3000 64-56
3000 1150 2189 6800 2357 1905 3230 3160 3110 68-36 3315 3220 3160 68-49 3405 3290 3210 68-62

注:可根据用户要求从DN250-3000生产(GB12221-89)长系列,从DN1200-3000带底脚的需注明。

选购注意事项:

本网页所示D942X大口径电动软密封蝶阀(diefa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美作为上海蝶阀厂家提供的参考,详细的D942X大口径电动软密封蝶阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
