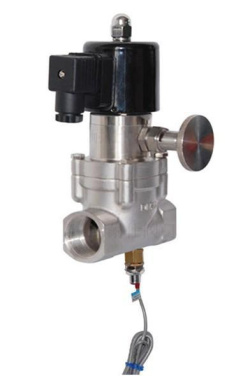

ZC带手动信号电磁阀

ZC带手动信号电磁阀
ZC带手动信号电磁阀

特点

当自动控制时:手动开关口指向关:线圈通电,电磁阀打开,介质流通;线圈断电,电磁阀关闭,介质截止。 当手动控制时:旋转手动开关,使手动开关口指向开方向,电磁阀打开,介质流通;旋转手动开关,使手动开关口指向关方向,电磁阀关闭,介质截止。该产品主要适用于消防等安全防护。

性能参数表

型号:ZC
适用介质:气、水、油
使用压力:0.01~20MPa
介质温度:-10~+80℃
介质粘度:小于50CSt(大于时需定制)
防护性能:防水、防爆、
阀体材质:304不锈钢、铸铁
控制方式:常闭
电源电压:DC3~127V  AC36~380V
连接方式:内螺纹、法兰
泄 漏 量:零

规格参数

不锈钢带手动信号电磁阀规格参数:
注:法兰连接适用压力5MPa内

型号 管接阀体  长×高(mm)  法兰阀体  长×高(mm)  管接接口 (″)  法兰接口   (mm)
ZC-15 65×100 90×100 G1/2   Φ65-4-Φ14
ZC-20  80×120  105×150  G3/4  Φ75-4-Φ14
ZC-25  95×130 125×170  G1 Φ85-4-Φ14
ZC-32 115×145 135×180  G5/4 Φ100-4-Φ14
ZC-40 128×160  150×190   G3/2  Φ110-4-Φ15
ZC-50 145×175 155×220 G2 Φ125-4-Φ15
ZC-65 ----   200×250 ----   Φ145-4-Φ17
ZC-80 ----   220×290 ----   Φ160-4-Φ17
ZC-100 ---- 260×310 ---- Φ180-8-Φ17f

铸铁带手动信号电磁阀规格参数:

型号 管接阀体  长×高(mm)  法兰阀体  长×高(mm)  适用压力 (MPa)  管接接口 (″)
ZC-20  105×135 ---- 0.01~2.0 G3/4
ZC-25  105×135 128×160 0.01~2.0  G1
ZC-32 120×150 150×200 0.01~2.0  G5/4
ZC-40 143×170 157×220 0.01~2.0  G3/2
ZC-50 155×180 175×230 0.01~2.0 G2
ZC-65 ----   235×270 0.02~2.0 ----
ZC-80 ----   270×280 0.02~2.0 ----
ZC-100 ---- 300×310 0.02~2.0 ----

备注:特殊大口径阀可定制。

选购注意事项:

本网页所示ZC带手动信号电磁阀(diancifa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类电磁阀厂家提供的参考,详细的ZC带手动信号电磁阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
