A41H/Y弹簧微启式安全阀

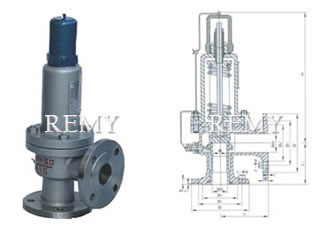

A41H-16C/25/40弹簧微启式安全阀
A41H-16C/25/40弹簧微启式安全阀

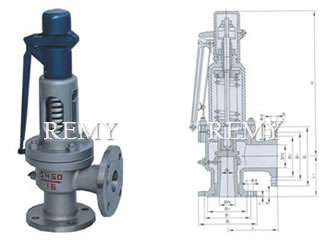

A47H-16C/25/40弹簧微启式安全阀
A47H-16C/25/40弹簧微启式安全阀

用途　

A41H型弹簧微启式安全阀适用于工作温度≤300℃的空气、石油、水等介质的设备和管路上。A41Y16/25/40P型弹簧微启式安全阀适于工作温度≤200℃有腐蚀性介质的设备和管路上。A47H型弹簧微启式安全阀适于温度≤350℃的蒸汽、空气、水等介质的设备和管路上。当设备和管路内压力超过允许值时，A41H型弹簧微启式安全阀将自动开启，继而全量排放；当压力降低到规定值时，A41H型弹簧微启式安全阀会自动关闭，保证设备和管路的安全运行。

主要零部件材料　

NO. 零件名称
Name of part		 A41H-C⁄KA41Y-C
材料　Materials		 A41Y-P⁄KA41Y-P
材料　Materials		 A41Y-R⁄KA41Y-C
材料　Materials
1 阀体　Body WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座　Nozzle ZG2Cr13⁄1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节圈　Adjusting ring ZG2Cr13⁄1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
4 阀瓣　Disc 2Cr13⁄1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套　Guide sleeve ZG2Cr12⁄1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀盖　Bonnet ZG230-450 ZG230-450 ZG230-450
7 弹簧 Spring 50CrVA 50CrVA包覆氟塑料　Coated Teflon 50CrVA包覆氟塑料　Coated Teflon
8 阀杆　Stem 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
9 调整螺杆　Adjusting bolt 45 2Cr13 2Cr13
10 保护罩　Cap G200-400 ZG200-400 G200-400
11 密封面材料　Sealing surface of material 堆焊　D507 堆焊Co基硬质合金　Depositing stellite

注：K….表示抗硫安全阀。

外形及连接尺寸

公称通径DN(mm)
Nominaldi ameter		 尺寸 Dimensions(mm)
do L L1 DN’
25 20 100 85 25
32 25 115 100 32
40 32 120 110 40
50 40 135 120 50
65 50 140 130 65
80 65 160 135 80
100 80 170 160 100
125 100 190 190 125
150 125 205 195 150
200 150 240 245 200

选购注意事项：

本网页所示A41H/Y弹簧微启式安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的A41H/Y弹簧微启式安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
