A42Y弹簧全启式安全阀

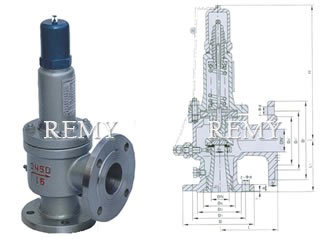

A42Y-16C/25P/40R弹簧全启式安全阀
A42Y-16C/25P/40R弹簧全启式安全阀

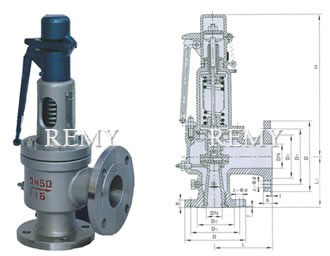

A48Y-16C/25/40弹簧全启式安全阀
A48Y-16C/25/40弹簧全启式安全阀

用途　

A42Y型弹簧全启式安全阀适用于工作温度≤300℃的空气、石油气、液体等介质的设备和管路上。A42-P型及A42Y-R型弹簧全启式安全阀适于工作温度≤200℃有腐蚀性的介质的设备和管路上。A48Y型弹簧全启式安全阀适于工作温度≤350℃的蒸气、空气等介质设备和管路上，作为超压保护装置。

主要零部件材料

NO. 零件名称
Name of part		 A42Y-C A48Y-C KA42Y-C
材料　Materials		 A42Y-P/K A42Y-P
材料　Materials		 A42Y-R
材料　Materials		 DA42Y-P
材料　Materials
1 阀座　Nozzle 2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti 2G1Cr18Ni12Mo2Ti ZG1Cr18Ni9Ti
2 阀体　Body WCB ZG1Cr18Ni9Ti 2G1Cr18Ni12Mo2Ti LCB/ ZG1Cr18Ni9Ti
3 调节圈　Adjusting ring 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
4 反冲盘　Disc holder 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
5 阀瓣　Disc 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
6 导向套　Guide sleeve 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
7 阀盖　Bonnet ZG230-450 ZG230-450 ZG230-450 ZG1Cr18Ni9Ti
8 弹簧Spring 50CrVA 50CrVA包覆氟塑料　Coated Teflon 50CrVA包覆氟塑料　Coated Teflon 50CrVA
9 阀杆Stem 2Cr13 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
10 调整螺杆Adjusting bolt 45 2Cr13 2Cr13 2Cr13
11 阀帽Cap ZG200-400 ZG200-400 ZG200-400 ZG230-450
  密封面材料　Sealing surface of material 堆焊Co基硬质合金　Depositing stellite

外形及连接尺寸

公称通径
Nominal diameter DN(mm)		 尺寸　Dimensions (mm)
DO L L1 DN’
25 15 110 95 32
32 20 115 100 40
40 25 120 110 50
50 32 165 120 65
65 40 160 135 80
80 50 170 135 100
100 65 195 175 125
125 80 210 190 150
150 100 255 230 175
200 125 300 260 250
250 150 350 320 300
300 200 380 350 400
350 300 500 450 500
400 350 500 450 500

选购注意事项：

本网页所示A42Y弹簧全启式安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的A42Y弹簧全启式安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
