用途
双联弹簧式安全阀适用于工作温度≤350℃的空气、蒸汽、水等介质的设备和管路上,作为超压保护装置。双联弹簧式安全阀是在一个Y型接头上装上两个同样规格的A47H、A48Y型安全阀组成,双联弹簧式安全阀的公称通径是指Y型接头进口通径。
相应配对口径
A37型公称通径DN(mm) | 50 | 80 | 100 | 125 | 150 | |||
相应A47H型公称通径DN | 32 | 65 | 80 | 100 | 125 | |||
A43型公称通径DN(mm) | 50 | 80 | 100 | 125 | 150 | |||
相应A47H型公称通径DN | 32 | 50 | 80 | 100 | 125 | |||
A38型公称通径DN(mm) | 50 | 80 | 100 | 150 | ||||
相应A48H型公称通径DN | 32 | 50 | 65 | 100 |

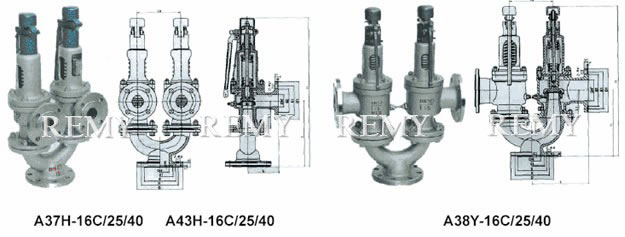

外形及连接尺寸
公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
L | L1 | B | DN' | do | |
A 37 型 | |||||
50 | 115 | 225 | 165 | 32 | 2×25 |
80 | 140 | 310 | 205 | 65 | 2×50 |
100 | 160 | 355 | 255 | 80 | 2×65 |
125 | 170 | 410 | 260 | 100 | 2×80 |
150 | 190 | 430 | 275 | 125 | 2×100 |
公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
L | L1 | B | DN' | do | |
A 43 型 | |||||
50 | 115 | 225 | 165 | 32 | 2×25 |
80 | 135 | 295 | 190 | 50 | 2×40 |
100 | 160 | 352 | 255 | 80 | 2×65 |
125 | 170 | 410 | 260 | 100 | 2×80 |
150 | 190 | 430 | 275 | 125 | 2×100 |
公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
L | L1 | B | DN' | do | |
A 38 型 | |||||
50 | 115 | 225 | 165 | 40 | 2×20 |
80 | 135 | 295 | 190 | 65 | 2×32 |
100 | 160 | 365 | 265 | 80 | 2×40 |
150 | 195 | 415 | 275 | 125 | 2×65 |
选购注意事项:
本网页所示A37/A38/A43型双联弹簧式安全阀(anquanfa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为安全阀厂家提供参考,详细的A37/A38/A43型双联弹簧式安全阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
