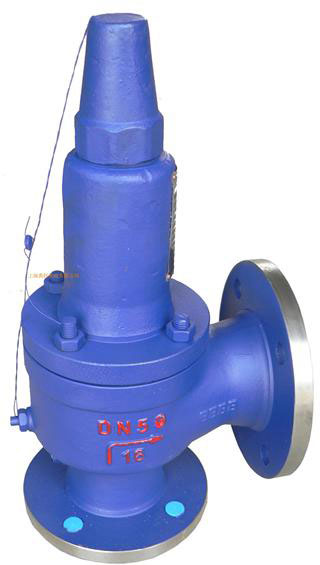

LDA/LDWA日标安全阀

LDA/LDWA日标安全阀
LDA/LDWA日标安全阀

主要参数及连接尺寸

型 号 公称 流道 直径 （in) 连接尺寸 (通径*压力级) 结构长度 阀体 材料　 适用范围
压力 (pa) 通径 (mm) 进口 出口 L (mm) L1 (mm) 介质 温度℃
LDA-21D10C1 10K 1/2″ 12 ZG1/2″ ZG3/4″ 36 56 35 气体，液体 ≤300
LDA-41D10C1 10K 1/2″ 10 15×10K 15×10K 135 125 20 气体，液体 ≤200
LDA-41D10R01 10K 1/2″ 12 15×10K 15×10K 134 125 316L 醋酸类 ≤300
LDA-42D10C1 10K 3/4″ 10 20×10K 25×10K 94 92 20 气体 ≤300
LDA-42D10P2 10K 3/4″ 10 20×10K 25×10K 76 134 1Cr18Ni9Ti 气体 ≤200
LDA-48D0C1 20K 3/4″ 10 20×20K 25×10K 94 92 35 蒸气 ≤300
LDA-42D10C1 10K 1″ 16 25×10K 40×10K 99 90 ZG230-450 气体 ≤300
LDA-42D10C2 10K 1″ 13 25×10K 50×10K 115 105 WCB 气体 ≤300
LDWA-42D10C2 10K 1″ 13 25×10K 50×10K 115 105 ZG230-450 气体 ≤200
LDA-48SDA65I1 65K 1 1/4″ 24 32×65K 56×20K 140 152 ZG20CrMo 蒸气 ≤450
LDA-42D10C1 10K 1 1/2″ 26 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-42D10C2 10K 1 1/2″ 27 40×10K 80×10K 124 130 ZG230-450 气体 ≤300
LDA-42D10C4 10K 1 1/2″ 20 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-42D10C5 10K 1 1/2″ 27 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-44D10C4 10K 1 1/2″ 20 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-44D10P3 10K 1 1/2″ 17 40×10K 50×10K 121 124 ZG1Cr18Ni9Ti 气体 ≤300
LDA-48D10C4 10K 1 1/2″ 20 40×10K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D10C5 10K 1 1/2″ 27 40×10K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D10C6 10K 1 1/2″ 30 40×10K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D10C7 10K 1 1/2″ 20 40×10K 65×10K 126 113 WCB 蒸气 ≤350
LDA-48D10C8 10K 1 1/2″ 27 40×10K 80×10K 126 113 WCB 蒸气 ≤350
LDWA-42D10C3 10K 1 1/2″ 17 40×10K 50×10K 121 124 WCB 气体 ≤300
LDA-42D20C3 20K 1 1/2″ 27 40×20K 65×10K 121 124 WCB 气体 ≤300
LDA-42D20C1 20K 1 1/2″ 27 40×20K 80×10K 124 130 ZG230-450 蒸气 ≤350
LDA-48D20C2 20K 1 1/2″ 30 40×20K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D20C4 20K 1 1/2″ 27 40×20K 50×10K 121 124 WCB 蒸气 ≤350
LDWA-42D20C3 20K 1 1/2″ 27 40×20K 65×10K 121 124 25 气体 ≤330
LDA-48SDA65C1 65K 1 1/2″ 30 40×65K 100×20K 180 175 WCB 蒸气 ≤450
LDA-48D10C1 10K 2″ 38 50×10K 80×10K 140 126 ZG230-450 蒸气 ≤350
LDA-48D20C3 20K 2″ 33 50×20K 80×10K 124 136 ZG230-450 蒸气 ≤350
LDA-48DA20C1 20K 2″ 38 50×20K 80×10K 144 126 WCB 蒸气 ≤350
LDA-48DA20C1 20K 2 1/2″ 50 65×20K 100×10K 175 146 WCB 蒸气 ≤350
LDA-42D10C2 10K 3″ 57 80×10K 125×10K 179 172 WCB 气体 ≤300
LDA-48D10C1 10K 3″ 50 80×10K 100×10K 165 156 WCB 蒸气 ≤350
LDA-48DA10C1 10K 3″ 57 80×10K 125×10K 180 173 WCB 蒸气 ≤350
LDA-42D10C1 10K 3″ 50 80×10K 100×10K 165 156 WCB 气体 ≤300
LDA-42D20P1 20K 4″ 50 100×20K 150×10K 181 180 CF8 气体 ≤200
LDA-48D10C5 10K 6″ 100 150×10K 200×10K 241 240 ZG230-450 蒸气 ≤350
LDA-42D20C5 20K 6″ 100 150×20K 200×10K 210 240 WCB 气体 ≤300
LDA-48D30C1 30K 6″ 115 150×30K 200×10K 255 238 WCB 蒸气 ≤350

选购注意事项：

本网页所示LDA/LDWA日标安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的LDA/LDWA日标安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
