YFWA42C/YFA44C美标安全阀

YFWA42C/YFA44C美标安全阀
YFWA42C/YFA44C美标安全阀

主要参数

公称通径:NPS(in) 1/2" - 12"
压力级:CLASS 150 - 600
适用介质及温度: 液体,气体≤300℃ 硝酸类,醋酸类气体≤200℃ 蒸气≤550℃

主要性能规范

公称压力 PN 150 300 600
壳体强度 Ps(MPa) 3.0 7.5 15
整定压力 Pk(Mpa) 0.1~2 1.6~5 8~15
密封压力 Pm 90% Pk
回座压力 Pn ≥90% Pk
排放压力 Pp ≤1.1 Pk
开启高度 H(mm) ≥ 1/4 d0
适用温度 C ≤300℃
P、R ≤200℃
适用介质 C 气体、液体
P、R 甲铵
喉部直径代号

代号 直径 代号 直径
D 10 L 50
E 13 M 55
F 16 N 60
G 20.5 P 72
H 26 Q 96
J 33 R 115
K 40 T 148

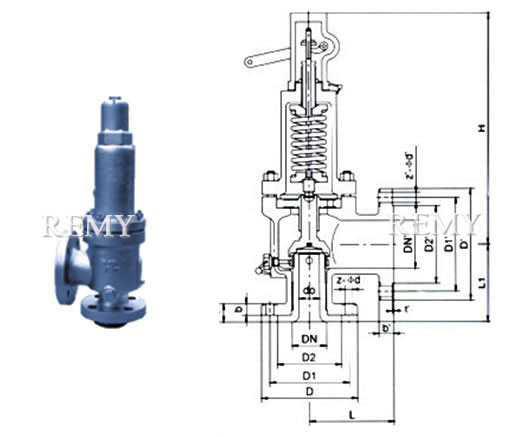

YFWA42C150,YFWA42C150P,YFWA42C150R美标安全阀主要尺寸

公称通径
DN(in)
尺寸
d0 D D1 D2 b t Z-Φd DN' D' D1' D2' b' t' Z-Φd' L L1 H
1/2"×3/4" D 89 60.5 35 12 18 4-15 20 98 70 43 14 1.6 4-15 90 90 260
3/4"×1" D 98 70 43 14 24 4-15 25 108 79.5 51 15 1.6 4-15 96 92 260
1"×1 1/2 " D 108 79.5 51 15 22 4-15 40 127 98.5 73 18 1.6 4-15 115 105 280
1"×2" D 108 79.5 51 15 22 4-15 50 152 120.5 92 18 1.6 4-19 115 105 280
1 1/2 "×2" G 127 98.5 73 18 24 4-15 50 152 120.5 92 18 1.6 4-19 121 124 310
1 1/2 "×2 1/2 " G 127 98.5 73 18 24 4-15 65 178 139.5 105 20 1.6 4-19 121 124 310
1 1/2 "×3" G 127 98.5 73 18 24 4-15 80 190 152.5 127 22 1.6 4-19 124 130 310
2"×2 1/2 " H 152 120.5 92 18 24 4-19 65 178 139.5 105 20 1.6 4-19 124 130 350
2"×3" J 152 120.5 92 18 24 4-19 80 190 152.5 127 22 1.6 4-19 124 130 350
2 1/2 "×4" J 178 139.5 105 20 27 4-19 100 229 190.5 157 24 1.6 8-19 143 137 430
3"×4" L 190 152.5 127 22 32 4-19 100 229 190.5 157 24 1.6 8-19 162 156 490
4"×6" N 229 190.5 157 24 36 8-19 150 279 241.5 216 26 1.6 8-22 229 181 610
6"×8" P 279 241.5 216 26 36 8-22 200 343 298.5 270 29 1.6 8-22 241 240 840
8"×10" R 343 298.5 270 29 39 8-22 250 406 362 324 31 1.6 12-25 279 276 990
12"×14" T 483 432 381 32 42 12-25 350 533 476 413 35 1.6 12-28 370 360 1040

YFA44C300,YFA44C300R美标安全阀主要尺寸

公称通径
(DN)in
尺寸
d0 D D1 D2 b t Z-Φd DN' D' D1' D2' b' t' Z-Φd' L L1 H
1/2"×3/4" D 95 66.5 35 15 6 4-15 20 98 70 43 14 1.6 4-15 90 90 260
3/4"×1" D 117 82.5 43 16 10 4-19 25 108 79.5 51 15 1.6 4-15 96 92 260
1"× 1 1/2 " D 124 90 51 18 7 4-19 40 127 98.5 73 18 1.6 4-15 115 105 280
1"×2" D 124 90 51 18 6 4-19 50 152 120.5 92 18 1.6 4-19 115 105 20
1 1/2 "× 2" F 156 114.5 73 20 6 4-22 50 152 120.5 92 18 1.6 4-19 121 124 310
1 1/2 "×2 1/2 " F 156 114.5 73 20 9 4-22 65 178 139.5 105 20 1.6 4-19 121 124 310
1 1/2 "×3" F 156 114.5 73 20 6 4-22 80 190 152.5 127 22 1.6 4-19 124 130 310
2"×2 1/2 " H 165 127 92 22 6 8-19 65 178 139.5 105 20 1.6 4-19 124 130 350
2"×3" H 165 127 92 22 6 8-19 80 190 152.5 127 22 1.6 4-19 124 130 350
2 1/2 "×4" J 190 149.5 105 24 7 8-22 100 229 190.5 157 24 1.6 8-19 143 137 430
3"×4" L 210 168 127 28 10 8-22 100 229 190.5 157 24 1.6 8-19 162 156 490
4"×6" N 254 200 157 32 12 8-22 150 279 241.5 216 26 1.6 8-22 229 181 610
6"×8" P 318 270 216 38 10 12-22 200 343 298.5 270 29 1.6 8-22 241 240 840
8"×10" R 381 330 270 42 10 12-25 250 406 362 324 31 1.6 12-25 279 276 990
10"×12" T 445 387.5 324 46 10 16-28 350 533 476 413 35 1.6 12-28 350 330 104

注:出口法兰为150Lb

YFA44C600美标安全阀主要尺寸

公称通径
(DN)in
尺寸(mm)
do D D1 D2 b t Z-Φd DN' D' D1' D2' b' t' Z-Φd' L L1 H
3/4"×1" D 117 82.5 43 16 10 4-19 25 108 79.5 51 15 1.6 4-15 96 92 280
1"×2" D 124 90 51 19 6 4-19 50 152 120.5 92 18 1.6 4-19 115 105 300
1 1/2 "×2" F 156 114.5 73 22 10 4-22 50 152 120.5 92 18 1.6 4-19 152 124 300
1 1/2 "×2 1/2" F 156 114.5 73 22 9 4-22 65 178 139.5 105 20 1.6 4-19 152 124 330
1 1/2" ×3 F 156 114.5 73 22 6 4-22 80 190 152.5 127 22 1.6 4-19 152 124 330
2"×2 1/2" H 165 127 92 26 6 8-19 65 178 139.5 105 20 1.6 4-19 162 154 330
2"×3" H 165 127 92 26 6 8-19 80 190 152.5 127 22 1.6 4-19 162 154 360
2 1/2" ×4" K 190 149.5 105 29 7 8-22 100 229 190.5 157 247 1.6 8-19 143 165 360
3"×4" K 210 168 127 32 10 8-22 100 229 190.5 157 24 1.6 8-19 162 155 440
4"×6" N 273 215.9 157 38 12 8-25 150 279 241.5 216 26 1.6 8-22 210 200 610
6"×8" P 356 292 216 46 10 12-28 200 343 298.5 270 29 1.6 8-22 241 240 625

注:出口法兰为150Lb
