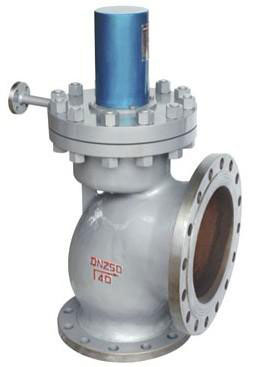

GA49H脉冲式安全阀

GA49H脉冲式安全阀
GA49H脉冲式安全阀

用途及结构简述　

GA49H脉冲式安全阀主要应用于电站锅炉、各种压力容器、减温减压装置等设备，防止设备压力超过允许值时及时泄压，保证设备的安全运行。脉冲式安全阀的主要结构特点有：1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。2、GA49H脉冲式安全阀密封材质使用铁基铬镍不锈钢堆焊而成，阀瓣经过热处理，提高了耐磨性和抗冲蚀性。3、GA49H脉冲式安全阀阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。

外形及连接尺寸

型号
Type		 公称通径DN
Nominal diameter		 连 接 尺 寸 Connecting dimensions
L L1 H D D1 D2 b Z-d DN D’
GA49H-PW466.7V 20 280 170 225 130 90 35 28 4-23 20 28
GA49H-PW5410V 20 280 170 225 130 90 35 28 4-23 20 28
GA49H-PW5410.5V 20 280 170 225 130 90 35 28 4-23 20 28

安装说明　

1、GA49H脉冲式安全阀应与A69Y-Pw5410V型，DN150主安全阀等配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，应将管路冲洗干净。
3、GA49H脉冲式安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
4、GA49H脉冲式安全阀与电磁铁一起装在一个专门的支架上，阀门上杠杆与电磁铁连接要灵活，不得有卡涩现象。

选购注意事项：

本网页所示GA49H脉冲式安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的GA49H脉冲式安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
