AH42F封闭式安全回流阀

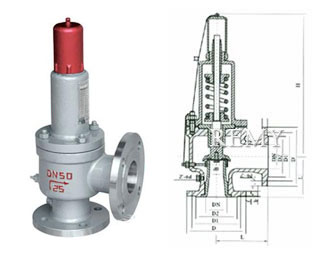

AH42F-16/25/40C/P角式液相安全回流阀
AH42F-16/25/40C/P角式液相安全回流阀

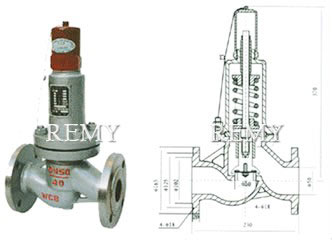

AH42F-P18水平式液相安全回流阀
AH42F-P18水平式液相安全回流阀

用途　

封闭式安全回流阀适用于工作温度-40～+80℃液化石油气泵出口的液相回流管道上，用于超压介质的安全回流，当泵前压力超过规定值时，阀门自动开启，并起安全回流入罐，能保证设备和管路的安全运行。

外形及连接尺寸

公称通径DN（mm）
Nominal diameter		 AH42F-P18 型 尺 寸Dimension(mm)
D D1 D2 b Z-Фd L H
40 150 110 85 16 4-18 200 236
50 165 125 100 16 4-18 230 266
65 185 145 120 20 4-18 290 430
80 200 160 135 20 8-18 310 490
100 215 180 155 22 8-18 350 548
公称通径
Nominal
diameter
DN（mm） 		AH42F-16C/P 型 尺 寸 Dimension(mm) 重量
Weight
(kg)

L L1 D D1 D2 b f Z-Фd DN' D' D1' D2' b' f' Z-Фd' H do

25 100 95 115 85 65 14 2 4-Ф14 32 140 100 78 16 3 4-Ф18 250 15 12
32 115 100 140 100 78 16 2 4-Ф18 40 150 110 85 16 3 4-Ф18 280 20 14
40 120 110 150 110 85 16 3 4-Ф18 50 165 125 100 16 3 4-Ф18 290 25 16
50 135 120 165 125 100 16 3 4-Ф18 65 185 145 120 18 3 4-Ф18 341 32 21
80 170 135 200 160 135 18 3 8-Ф18 100 220 180 155 20 3 8-Ф18 470 50 43
100 205 160 220 180 155 20 3 8-Ф18 125 250 210 185 22 3 8-Ф18 580 65 65
150 250 210 285 240 210 24 3 8-Ф22 175 315 270 240 26 3 8-Ф23 670 100 110

选购注意事项：

本网页所示AH42F封闭式安全回流阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的AH42F封闭式安全回流阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
