GA42H单杠杆安全阀

GA42H单杠杆安全阀
GA42H单杠杆安全阀

用途　

GA42H型单杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。

主要零部件材料

NO. 零件名称 Name of part C型材料 Materials
1 阀体　Body 碳钢　Carbon steel
2 导向套　Guide sleeve 不锈钢　Stainless steel
3 阀瓣　Disc 2Cr13
4 阀杆　Stem 2Cr13
5 杠杆　Lever 碳钢　Carbon steel
6 重锤　Hammer 铸铁　Cast iron

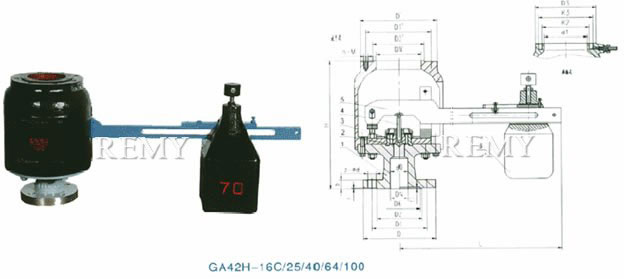

外形及连接尺寸

型号
Type		 公称
通径
DN(mm)		 尺寸 Dimension(mm)
do-z D D1 D2 D6 f f1 b z-d L H 出口法兰式 出口承插式
DN’ D2’ n-M’ D1’ D’ d1 K2 K3 D3
GA42H-16 50 40×1 165 125 100 / 3 / 16 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-25 50 40×1 165 125 100 / 3 / 20 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-40 50 40×1 165 125 100 88 3 4 20 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-64 50 40×1 175 135 105 88 3 4 26 4-23 840 420 125 175 8-16 120 235 120 145 162 190
GA42H-100 50 40×1 195 145 112 88 3 4 28 4-25 840 420 125 175 8-16 120 235 120 145 162 190

选购注意事项：

本网页所示GA42H单杠杆安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的GA42H单杠杆安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
