用途及结构简述

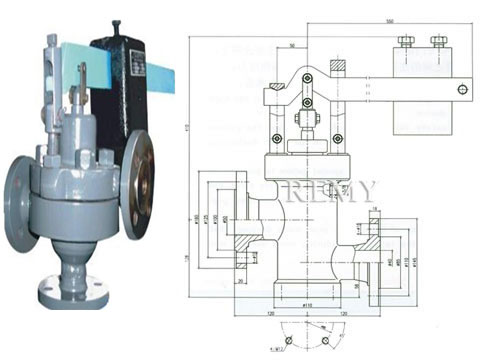

GA49H-16C型DN40/50冲量安全阀又称杠杆式安全阀主要用于电站锅炉或蒸汽压力管道上,冲量安全阀可配套或单独使用。当压力容器内介质超过允许值时,阀瓣开启排除超压蒸汽,当压力下降到一定值时阀瓣靠杠杆上的重锤将阀门迅速关闭,保证设备安全运行。冲量安全阀主要由阀体、阀瓣、阀座、杠杆、重锤等组成,其结构简图如下:冲量安全阀主要的性能范围:公称压力;1.6Mpa;公称通径:40/50mm;壳体强度;2.4Mpa;开启高度:≥9mm;工作温度:≤350℃;适用介质:蒸汽、油品
主要零部件材料
阀体 | WCB |
阀瓣 | 不锈钢 |
阀座 | 不锈钢 |
杠杆 | 碳钢 |
重锤 | 铸铁 |
选购注意事项:
本网页所示GA49H冲量安全阀(anquanfa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为安全阀厂家提供参考,详细的GA49H冲量安全阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
