A69Y主安全阀

A69Y主安全阀
A69Y主安全阀

用途及结构简述　

A69Y主安全阀适应于蒸汽压力P＝10MPa,温度为t=540℃的电站锅炉上使用，防止锅炉介质压力超过允许值，以保证锅炉安全运行。A69Y主安全阀的主要结构特点有1、阀门为双排汽、两端为法兰连接结构。主要由阀体、连接管、缓冲容器、活塞室、阀瓣、阀杆等零件组成。2、当介质压力升高至整定压力时，冲量安全阀打开，介质从脉冲管进入安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。3、密封面用钴基硬质合金堆焊而成，阀瓣经热处理，提高了硬度。

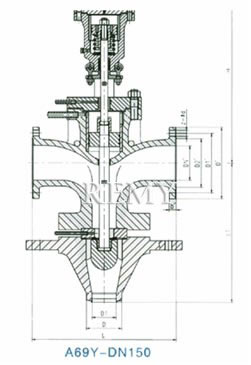

外形及连接尺寸

型号
Type		 公称通径DN
Nominal diameter		 连 接 尺 寸Connecting dimensions
L L1 H D D1 DN’ D’ D1’ D2’ b’ Z-Фd
A69Y-P455.3V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P466.7V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P5410V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P5410.5V 150 560 638 698 220 165 150 300 250 204 30 8-25

安装说明

1、A69Y主安全阀门必须垂直安装在设备的最高位置。
2、A69Y主安全阀坚固在支座上，支座承受主安全阀排汽时产生的反作用力。
3、排汽管应用专门吊架，排汽管重量不得加在主安全阀上，A69Y主安全阀与排汽管之间的连接法兰应消除任何的附应加。
4、 排汽管的最低点应考虑疏水，以免排汽时产生水击。

选购注意事项：

本网页所示A69Y主安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的A69Y主安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
