H41X型消声止回阀

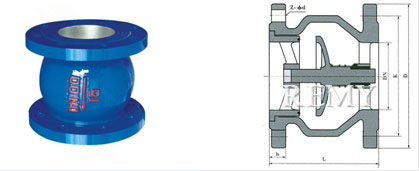

H41X型节能消声止回阀 外形尺寸图
H41X型节能消声止回阀 外形尺寸图

特点用途

H41X型节能消声止回阀一般适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。H41X型节能消声止回阀的阀瓣设计采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。H41X型节能消声止回阀具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

主要性能规范

型 号 公称压力MPa 壳体试验 压力MPa 密封试验 压力MPa 适用介质 工作温度 ℃
H41X-10 1.0 1.5 1.1 水及弱腐蚀性流体 ≤80
H41X-16 1.6 2.4 1.76 水及弱腐蚀性流体 ≤80

主要零件材料

型 号 阀 体 密 封 圈 弹 簧
H41X-10 铸铁或不锈钢 丁腈橡胶（NBR） 不锈钢丝lCr18Ni9Ti
H41X-16 铸钢或不锈钢 丁腈橡胶（NBR） 不锈钢丝lCr18Ni9Ti

主要连接和外形尺寸

公称压力
PN
(mm)		 公称通径
DN
(mm)		 尺寸(mm) 公称压力
PN
(mm)		 公称通径
DN
(mm)		 尺寸(mm)
L D K b z-фd L D K b z-фd
1.0 40 112 145 110 18 4-18 1.6 40 112 145 110 18 4-18
50 120 160 125 20 4-18 50 120 160 125 20 4-18
65 130 180 145 20 4-18 65 130 180 145 20 4-18
80 150 195 160 22 8-18 80 150 195 160 22 8-18
100 165 215 180 24 8-18 100 165 215 180 24 8-18
125 190 245 210 26 8-18 125 190 245 210 26 8-18
150 210 280 240 26 8-22 150 210 280 240 26 8-22
200 255 335 295 28 8-22 200 255 335 295 30 12-22
250 310 390 350 28 12-22 250 310 405 355 32 12-26
300 320 440 400 28 12-22 300 320 460 410 32 12-26
350 380 500 460 30 16-22 350 380 520 470 36 16-26
400 405 565 515 32 16-26 400 405 580 525 38 16-30
450 430 615 565 32 20-26 450 430 640 585 40 20-30
500 450 670 620 34 20-26 500 450 715 650 42 20-33
600 510 780 725 36 20-30 600 510 840 770 48 20-36

选购注意事项：

本网页所示H41X 消声止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H41X 消声止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
