主要性能参数表
型号 | 公称压力 (MPa) |
试验压力(MPa) | 工作温度 (℃) |
适用介质 | |
壳体 | 密封 | ||||
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 |
1.6 | 2.4 | 1.76 | ≤120 | 清水、 海水、污水 |
2.5 | 3.75 | 2.75 | |||
4.0 | 6.0 | 4.4 |
主要零件材料
型号 | 阀体、蝶板 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |

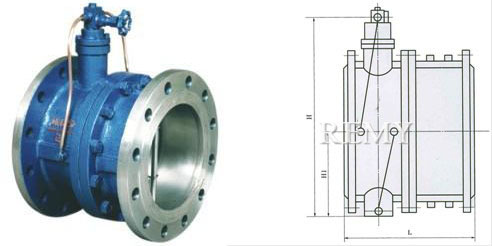

主要连接和外形尺寸
公称通径 DN(mm) |
L | H | h2 | 公称通径 DN(mm) |
L | H | h2 |
100 | 240 | 280 | 115 | 450 | 470 | 585 | 351 |
125 | 260 | 290 | 142 | 500 | 500 | 640 | 379 |
150 | 275 | 310 | 172 | 600 | 560 | 720 | 434 |
200 | 305 | 350 | 210 | 700 | 620 | 750 | 491 |
250 | 340 | 415 | 240 | 800 | 680 | 792 | 549 |
300 | 370 | 450 | 264 | 900 | 740 | 900 | 600 |
350 | 400 | 480 | 294 | 1000 | 800 | 975 | 655 |
400 | 435 | 550 | 324 | 1200 | 920 | 1140 | 770 |
(法兰连接尺寸:PN1.6、PN2.5、PN4.0MPa按JB/T79-94标准)
选购注意事项:
本网页所示ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀(zhihuifa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产止回阀的厂家提供的参考,详细的ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
