HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀

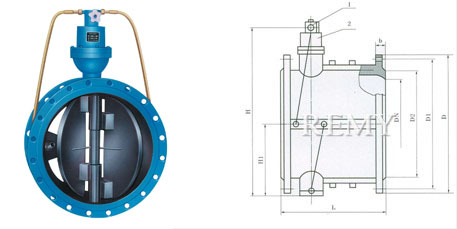

HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀外形尺寸图

特点

微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。

主要性能参数表

型号	公称压力（MPa）	强度试验压力（MPa）	密封压力（MPa）	适用温度（℃）	适用介质	缓闭时间
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80	海水污水清水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

主要零件材料

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

主要连接和外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）			公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）
公称压力 PN(MPa)	公称通径 DN(mm)	L	H	h2	公称压力 PN(MPa)	公称通径 DN(mm)	L	H	h2
1.0 1.6 2.5	40	140	200	88	1.0 1.6 2.5	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770

选购注意事项：

本网页所示HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
