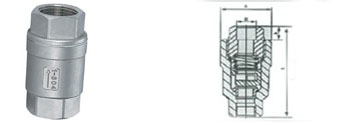

内螺纹止回阀主要尺寸及重量
公称通径 DN(㎜) |
锥管螺纹 Rc(in) |
主 要 外 形 尺 寸 (㎜) | 重 量 (㎏) |
|||
L | h | ф | ||||
系列1 | 系列2 | |||||
15 | 15 | 110 | 100 | 15 | 50 | 0.8 |
20 | 20 | 120 | 120 | 16 | 60 | 1.5 |
25 | 25 | 140 | 130 | 18 | 68 | 2.1 |
32 | 32 | 160 | 150 | 20 | 82 | 3.1 |
40 | 40 | 190 | 170 | 22 | 95 | 4.8 |
50 | 50 | 235 | 190 | 25 | 110 | 6 |
承插焊立式止回阀主要尺寸及重量
公称通径 DN(㎜) | 尺 寸 (㎜) | 重 量 | |||
L | D | h | ф | (㎏) | |
15 | 110 | 22 | 15 | 50 | 0.8 |
20 | 120 | 28 | 16 | 60 | 1.5 |
25 | 140 | 34 | 18 | 68 | 2.1 |
32 | 160 | 42 | 20 | 82 | 3.1 |
40 | 190 | 50 | 22 | 95 | 4.8 |
50 | 235 | 61 | 25 | 110 | 6 |
选购注意事项:
本网页所示h22H内螺纹、承插焊立式止回阀(zhihuifa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产止回阀的厂家提供的参考,详细的h22H内螺纹、承插焊立式止回阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
