h24W/h24X黄铜螺纹旋启式止回阀

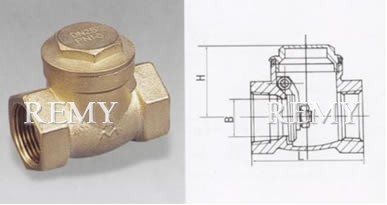

h24W-16T黄铜螺纹旋启式止回阀 外形尺寸图
h24W-16T黄铜螺纹旋启式止回阀 外形尺寸图

h24W-16T黄铜螺纹旋启式止回阀技术规范

型号：h24W-16T
公称压力：1.6MPa
工作介质：水
工作温度：密封材料为铜：-20℃≤t≤150℃
密封材料为橡胶：0℃≤t≤90℃

h24W-16T黄铜螺纹旋启式止回阀规格尺寸

DN SIZE L H D1 D n-￠d
50 2 216 219 125 72 4-￠18
65 21/2 241 236 145 72 4-￠18
80 3 283 249 160 72 8-￠18
100 4 305 267 180 80 8-￠18
125 5 381 291 210 100 8-￠18
150 6 405 305 240 130 8-￠22

注：密封材料：黄铜

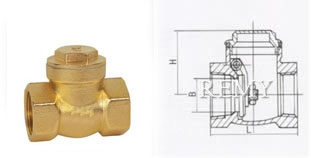

h24X-16T黄铜螺纹旋启式止回阀 外形尺寸图
h24X-16T黄铜螺纹旋启式止回阀 外形尺寸图

h24X-16T黄铜螺纹旋启式止回阀技术规范

型号：h24X-16T
公称压力：1.6MPa
工作介质：水,油，气
工作温度：t≤100℃
管螺纹符合ISO228（DN12-DN50）/ISO7标准

h24X-16T黄铜螺纹旋启式止回阀规格尺寸

DN SIZE L B H
15 1/2 50 13 35
20 3/4 60 19 40
25 1 74 25 47.5
32 11/4 84 30 53
40 11/2 94 36 60
50 2 114 46 70
65 21/2 146 65 86
80 3 165 80 102
100 4 192 100 122

注：密封材料：丁腈橡胶

选购注意事项：

本网页所示h24W/h24X黄铜螺纹旋启式止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的h24W/h24X黄铜螺纹旋启式止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
