H72X黄铜对夹消声止回阀

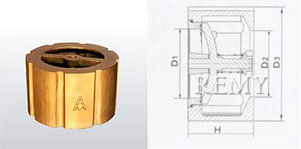

H72X黄铜对夹消声止回阀 外形尺寸图
技术规范
型号：H72X-16T
公称压力：1.6MPa
工作介质：水
工作温度：0 ℃ ≤ t ≤ 100℃
开启压力：0.01MPa
规格尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| H | 68 | 80 | 80 | 100 | 125 | 142.5 | 170 |
| D1 | 60 | 75 | 85 | 106 | 130 | 150 | 207 |
| D2 | 64 | 77 | 95 | 102 | 140 | 160 | 215 |
| D3 | 120 | 140 | 155 | 175 | 205 | 234 | 289 |
注：密封材料：橡胶
选购注意事项：
本网页所示H72X黄铜对夹消声止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H72X黄铜对夹消声止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
