HQ41X滑道滚球式止回阀

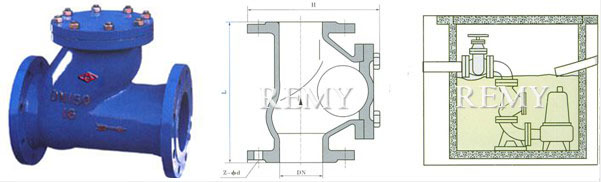

HQ41X滑道滚球式止回阀 外形尺寸图
HQ41X滑道滚球式止回阀 外形尺寸图

用途及特点

滑道滚球式止回阀采用了橡胶包皮滚球作为止回阀瓣特点，在介质或介质压力的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能良好，消声式关闭，不会产生水锤。HQ41X滑道滚球式止回阀的阀体设计采用全水流通道，流量大，阻力小，水头损失比旋启式小50％，水平或垂直安装均可，可用于冷水、热水、工业用水及生活污水管网，HQ41X滑道滚球式止回阀更适合安装在潜水排污泵的进出口，介质温度为0～80℃。

主要性能参数表

型 号 公称压力MPa 壳体试验
压力MPa		 密封试验
压力MPa		 阀体、阀盖材料
HQ41X-10 1.0 1.5 1.1 H200
HQ41X-16 1.6 2.4 1.76

主要连接尺寸

公称通径DN(mm) L H
50 180 185
65 200 210
80 260 245
100 300 280
125 350 335
150 400 400
200 500 495
250 670 600
300 830 715
350 960 820

选购注意事项：

本网页所示HQ41X滑道滚球式止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的HQ41X滑道滚球式止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
