H72对夹升降式止回阀

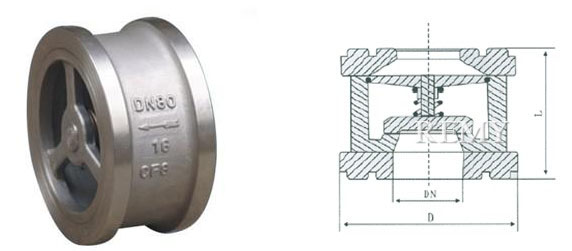

H72对夹升降式止回阀 外形尺寸图
H72对夹升降式止回阀 外形尺寸图

特点用途

H72对夹升降式止回阀由阀体、阀瓣、弹簧等组成，可以水平或垂直安装于多种管路系统，防止介质倒流作用，H72对夹升降式止回阀具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。H72对夹升降式止回阀广泛适用于各类流体介质的管道防止回流

主要外型尺寸

公称 压力 1.0MPa1.6 MPa 2.5 MPa 4.0 MPa
公称 通径 DN（mm） 尺寸（mm） 重量 （㎏） 尺寸（mm） 重量 （㎏） 尺寸（mm） 重量 （㎏）
L D L D L D
15 35 52 1.0 35 52 1.0 35 52 1.0
20 38 62 1.5 38 62 1.5 38 62 1.5
25 44 72 2.1 44 72 2.1 44 72 2.1
32 50 83 3.0 50 83 3.0 50 83 3.0
40 57 93 4.0 57 93 4.0 57 93 4.0
50 63 108 5.0 63 108 5.0 63 108 5.0
65 68 128 6.0 68 128 6.0 68 128 6.0
80 72 142 7.1 72 142 7.1 72 142 7.1
100 84 162 9.2 84 168 9.2 84 168 10
125 115 192 12.5 115 194 12.5 115 194 14.0
150 136 218 22 136 224 22 136 224 23.5
200 171 273 35 171 284 37 171 291 39

选购注意事项：

本网页所示H72对夹升降式止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H72对夹升降式止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
