H44F/H41F工程塑料止回阀

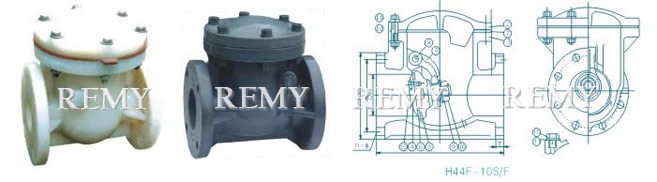

H44F工程塑料止回阀 外形尺寸图
H44F工程塑料止回阀 外形尺寸图

应用范围

材料Material 介质温度℃ Medium temperature 材料 Material 介质温度℃ Medium temperature
增强聚丙烯（RPP） -14℃~+100℃ 聚偏二氟乙烯（PVDF） -40℃~+140℃
聚氯乙烯（CPVC）,ABS -20℃~+80℃ 氯化聚氯乙烯（CPVC） -20℃~+95℃

零件材质表

件号NO. 名称Name 材料Material 件号NO. 名称Name 材料Material
1 阀体 Body RPP.PVDF.PPH.ABS.UPVC.CPVC 9 螺帽 Nut RPP.PVDF.PPH.ABS.UPVC.CPVC
2 阀盖 Bonnet RPP.PVDF.PPH.ABS.UPVC.CPVC 10 填片 Packing RPP.PVDF.PPH.ABS.UPVC.CPVC
3 活板 Moving board RPP.PVDF.PPH.ABS.UPVC.CPVC 11 螺帽 Nut 不锈钢，钢
4 密封板托盘Sealing ring tray RPP.PVDF.PPH.ABS.UPVC.CPVC 12 填片Packing 不锈钢，钢
5 摆动肩 Swing axle RPP.PVDF.PPH.ABS.UPVC.CPVC 13 填片Packing PTFE(RPP,PVDF)
6 密封压紧 Compression sealing PTFE 14 螺帽Nut RPP.PVDF.PPH.ABS.UPVC.CPVC
7 上盖密封 Back seal PTFE(RPP.PVDF) 15 固定螺丝 Fixed screw RPP.PVDF.PPH.ABS.UPVC.CPVC
8 轴心idm RPP.PVDF.PPH.ABS.UPVC.CPVC 16 固定梢 Pin RPP.PVDF.PPH.ABS.UPVC.CPVC

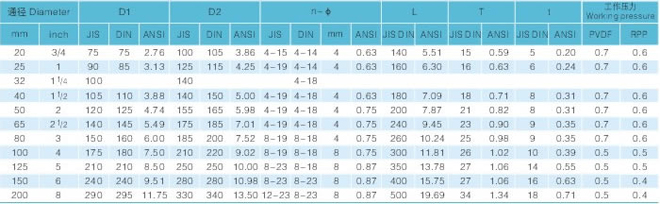

H44F工程塑料止回阀规格尺寸表

H44F工程塑料止回阀 规格尺寸表

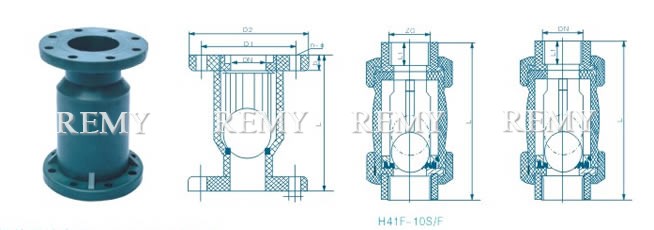

H41F工程塑料止回阀 外形尺寸图
H41F工程塑料止回阀 外形尺寸图

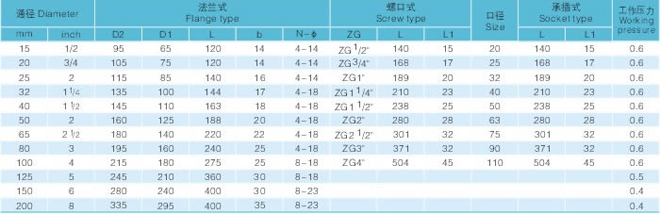

H41F工程塑料止回阀规格尺寸表

H41F工程塑料止回阀 规格尺寸表

选购注意事项：

本网页所示H44F/H41F工程塑料止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H44F/H41F工程塑料止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
