H43Y/W高压直通止回阀

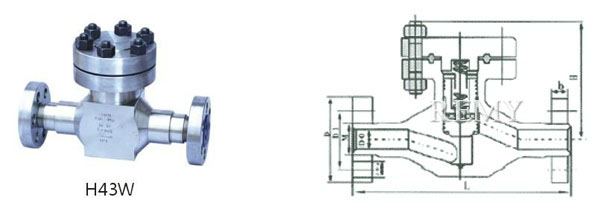

H43Y/W-220/320高压直通止回阀 外形尺寸图
H43Y/W-220/320高压直通止回阀 外形尺寸图

主要性能规范

型号 公称压力（Mpa） 试验压力（Mpa） 工作压力
（Mpa） 		工作温度 工作
强度 密封
H43W-220R 22 33 24.2 22 ≤200℃ 尿素甲胺液
H43W-320R 32 48 35.2 32 ≤200℃

主要零件材料

零件名称 材料名称 材料标准与牌号
阀体、阀盖、阀瓣、密封圈 不锈钢 0Cr18Ni12Mo2Ti
弹簧 不锈钢 0Cr18Ni12Mo2Ti
法兰 优质碳钢 35

主要尺寸及重量

型 号 公称
通径 		尺寸(mm）
L D D1 M Do n-d b H 重量/㎏
H43Y/W
220		 25 240 105 68 M33×2 23 3-￠18 20 170 29
32 320 115 80 M42×2 29 4-￠18 22 170 43
40 380 165 115 M52×2 39 6-￠26 28 210 95
50 440 165 115 M64×3 48 6-￠26 32 220 115
65 510 200 145 M80×3 61 6-￠29 40 290 156
80 550 225 170 M100×3 74 6-￠33 50 305 246
100 600 260 195 M125×4 93 6-￠36 60 355 292
125 750 300 235 M155×4 119 8-￠39 75 410 351
150 750 330 255 M175×4 136 8-￠42 78 470 382
H43Y/W
220/320		 25 240 115 80 M42×2 23 4-￠18 22 170 33
32 320 135 95 M48×2 29 4-￠22 25 170 46
40 380 165 115 M64×3 42 6-￠26 32 210 110
50 440 200 145 M80×3 53 6-￠29 40 220 130
65 510 225 170 M100×3 68 6-￠33 50 290 211
80 550 260 195 M125×4 85 6-￠36 60 305 341
100 600 300 235 M155×4 103 8-￠39 75 355 380
125 750 330 255 M175×4 120 8-￠42 78 410 435
150 750 400 315 M215×6 149 8-￠48 90 470 480

选购注意事项：

本网页所示H43Y/W高压直通止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H43Y/W高压直通止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
