多功能三合一止回阀

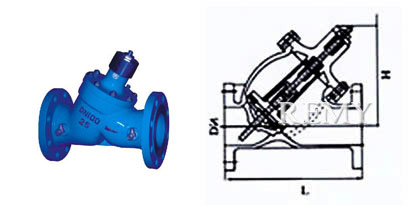

多功能三合一止回阀 外形尺寸图
多功能三合一止回阀 外形尺寸图

概述

1 、用一个阀门 , 可以圆满地完成三种功能:无水锤止回阀、闸阀、平衡阀。
2 、泵停止运转时,弹簧力先合上阀瓣,因而防止水锤。
3 、通过调节开度,可以调节泵的输出量。
4 、装有指示器,可以用眼睛确认阀门的开启度。
5 、密封垫用丁腈橡胶制作,因而根本不会泄漏,可以吸收冲力。
6 、弹簧是用不锈钢制作,因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用,缩小安装空间。
8 、由于形状和结构高等成流线型,因而压降很小。
9 、由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水。
10 、水平管道,垂直管道上均可安装。

适用范围

三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。

主要外形尺寸

公称通径
DN
安装方式 阀长
L(mm)
法兰直径
(mm)
开启高度
H(mm)
螺栓孔中心距
(mm)
螺栓孔数*直径 重量
kg
50 法兰连接 230 160 210 125 4*18 16
65 290 180 250 145 4*18 24
80 310 195 290 160 8*18 35
100 350 215 320 180 8*18 50
125 400 245 380 210 8*18 72
150 480 280 420 240 8*23 98
200 550 335 500 195 12*23 150
250 620 405 680 355 12*25 230
300 700 460 730 410 12*25 390
350 787 520 830 470 16*25 500

选购注意事项:

本网页所示多功能三合一止回阀(zhihuifa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产止回阀的厂家提供的参考,详细的多功能三合一止回阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
