HH47蝶式缓冲止回阀

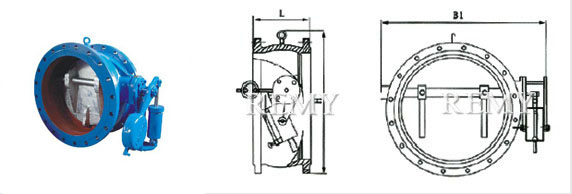

HH47蝶式缓冲止回阀外形尺寸图

原理特点

蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的较佳产品。

主要性能参数表

公称压力：1.0～2.5MPa
公称通径：40～1400mm
介质：水、油品、海水、污水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T9113
试验标准：GB/T 13927 AP1598

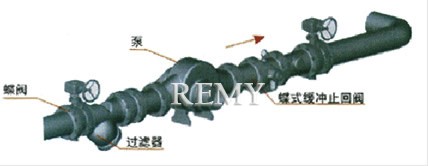

典型安装图

HH47蝶式缓冲止回阀典型安装图

主要零件材料

零件名称	阀体	蝶板	密封圈	阀杆	填料
材料	灰铸铁、碳钢	灰铸铁、铸钢、球墨铸铁	丁腈耐油橡胶、氯丁橡胶	不锈钢	聚四氟乙烯

主要尺寸及重量

DN(㎜)	200	250	300	350	400	500	600	700	800	900	1000	1200	1400
L	230	250	270	290	310	350	390	430	470	510	550	630	710
H	550	630	690	780	860	980	1070	1220	1320	1430	1550	1800	1980
B1	540	600	650	710	770	900	1090	1200	1320	1420	1550	1780	2000

选购注意事项：

本网页所示HH47蝶式缓冲止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的HH47蝶式缓冲止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
