电站抽气止回阀

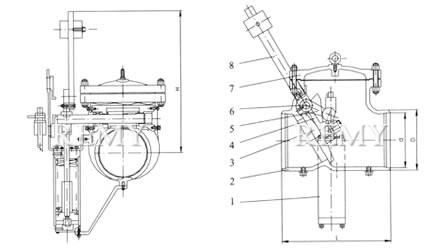

电站抽气止回阀外形尺寸图

用途

该阀用于电厂或热电厂抽气系统，或其它系统的蒸汽和水等非腐蚀性介质管道上，防止汽轮机组成在突然甩负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮叶片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄漏使水从抽汽管路进入汽轮机内而发生水击事故，以保护汽轮机的安全运行。作为防止介质逆流的装置，该阀能在0．5秒内快速紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽累机迅速隔开，给汽轮机或抽气系统以最大保护。

结构特点

1、密封面堆焊Crl3系不锈钢或钴基硬质合金，有良好的耐磨性，密封性能稳定可靠。
2、当介质正向流动时，气缸下腔进气，与重锤共同作用，使阀瓣平衡地处在全开位置。当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0．5秒内快速关阀。
3、重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平稳和减少振动。

主要零件材料

序号	零件名称	碳钢型(C)	合金钢(f)
1	气缸	A105	A105
2	阀体	WCB	WC6
3	阀瓣	WCB	WC6
4	摇杆	WCB	WC6
5	拨叉	WCB	WCB
6	销轴	2Crl3	304
7	阀盖	WCB	WC6
8	加长杆和重锤	WCB	WCB

主要性能规范

试验压力 (MPa)	公称压力(MPa)
试验压力 (MPa)	1．6	20	2．5	4．O	5．O	6．4	10．0
壳体强度试验	2．4	3．0	3.5	6.0	7.5	9．6	15．0
密封试验	1．8	2．2	2．8	4．4	5．5	7．1	11．0

使用范围

产品类别	适用温度(℃)	适用介质
碳钢型(C)	≤425	蒸汽和水等
合金钢(I)	≤550	非腐蚀性介质

选购注意事项：

本网页所示电站抽气止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的电站抽气止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
