H41N氨用升降式止回阀

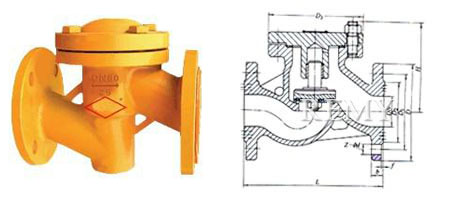

H41N氨用升降式止回阀 外形尺寸图
H41N氨用升降式止回阀 外形尺寸图

用途

该阀门阀瓣利用流体压差和自身的重量实现升降,适用于大部分的罐内水平管路上,自动阻止介质逆流,保护上游设备。

主要设计参数

设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN200mm
公称压力:PN1.6、2.5、4.0MPa

主要性能参数表

公称压力 壳体试验 密封试验 适用介质 适宜温度
2.5 3.75 2.75 氨气、天然气等 -40~+80℃
4.0 6.0 4.4

主要零件材料

阀体、盖板 阀瓣 密封面
WCB 碳钢 不锈钢和尼龙

主要外形尺寸

公称通径
DN(mm)
H41N-25型主要尺寸(mm) 重量
L D D1 D2 b f Z-фd H D3 (kg)
15 130 95 65 45 16 2 4-14 100 - 5
20 150 105 75 55 16 2 4-14 105 - 7
25 160 115 85 65 16 2 4-14 115 100 9
32 190 135 100 78 18 2 4-18 120 120 10
40 200 145 110 85 18 3 4-18 140 135 15
50 230 160 125 100 20 3 4-18 150 150 20
65 290 180 145 120 22 3 8-18 160 175 25
80 310 195 160 135 22 3 8-18 175 200 32
100 350 230 190 160 24 3 8-23 200 230 57
125 400 270 220 188 28 3 8-25 230 273 -
150 480 300 250 218 30 3 8-25 265 330 -
200 600 360 310 278 34 3 12-25 300 365

选购注意事项:

本网页所示H41N氨用升降式止回阀(zhihuifa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产止回阀的厂家提供的参考,详细的H41N氨用升降式止回阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
