JG-1/2F美标多口计量阀

JG-1/2F美标多口计量阀
JG-1/2F美标多口计量阀
货号 ：EN4-23
货号 ：EN4-23

性能规范

JG-1/2F美标多口计量阀设计制造：ANSI B16.34-1996，连接形式：NPT(M,F) 内外螺纹连接，结构特征：锥面密封，阀门检验和试验：APISID598-1996，材料：碳钢：ASTM A105-1991不锈钢：ANSI B276-1992

试验标准（单位Unit：MPa）


试验项目TESTITEM 		压力值PRESSURE VALVE
公称压力 Nominal Pressure 6000PSI
壳体试验 Shell Test 6000PSI
密封试验 Test 6000PSI
气压试验 Air Pressure Test 24
适用温度 Suitable Temperatue ≤250℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

型号与零部件材质


型号
TYPE 		阀体
BODY		 接头
TIE-IN		 阀杆
VALVE HANDLE		 螺帽
SCREW CAP		 填料
PACKING
SS-5PDF8-M8 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
SS-5PDF8-M8 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite
SS-5PDF8-M8 316SS 316SS 316SS 316SS 柔性石墨、四氟
Leslble graphite

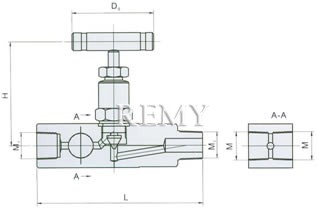

外型与连接尺寸


规格
SPECIF ICATION 		Do L H M M1
DN6 60 120 82 R1/2 NPT1/2

选购注意事项：

本网页所示JG-1/2F美标多口计量阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的JG-1/2F美标多口计量阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
