MZ44W煤气快速启闭闸阀

MZ44W-1.5,2（4）城市煤气快速启闭闸阀
MZ44W-1.5,2（4）城市煤气快速启闭闸阀

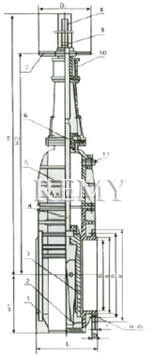

MZ44W-1.5,2（4）城市煤气快速启闭闸阀 外形尺寸图1
MZ44W-1.5,2（4）城市煤气快速启闭闸阀 外形尺寸图1

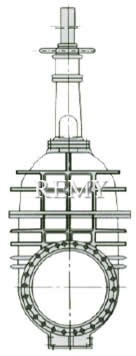

MZ44W-1.5,2（4）城市煤气快速启闭闸阀 外形尺寸图2
MZ44W-1.5,2（4）城市煤气快速启闭闸阀 外形尺寸图2

1、阀体；2、排污箱；3、闸板；4、阀杆；5、阀盖；6、填料；7、手轮；8、防尘罩；9、开度指针；10、阀杆螺母；11、放散者

主要外型尺寸、连接尺寸和重量

DN D D1 D2 n-do L b f Do H h2 A×B 理论重量
㎏
6巴级 10巴级 6巴级 10巴级 6巴级 10巴级 6巴级 10巴级
150 265 285 225 240 202 212 8-17.5 8-22 350 26 3 280 790 140 330×260 110
200 320 340 280 295 258 268 8-17.5 8-22 400 28 3 320 1020 160 390×280 170
250 375 395 335 350 312 320 12-17.5 12-22 450 28 3 320 1210 230 470×310 203
300 440 445 395 400 365 370 12-22 12-22 500 28 4 400 1450 300 520×350 277
350 490 505 445 460 415 430 12-22 16-22 550 30 4 400 1650 340 570×380 400
400 540 565 495 515 465 482 16-22 16-26 406 32 4 640 1820 430 640×390 700
450 595 615 550 565 520 532 16-22 20-26 432 32 4 640 1990 465 690×410 880
500 645 670 600 620 570 585 20-22 20-26 457 34 4 800 2180 490 800×460 1135
600 755 780 705 725 670 685 20-26 20-30 508 36 5 800 2530 540 930×500 1810
700 860 895 810 840 775 800 24-26 24-30 610 40 5 1000 2870 590 1070×550 1929
800 975 1015 920 950 880 905 24-30 24-33 660 44 5 1000 3470 680 1190×580 2634
900 1075 1115 1020 1050 980 1005 24-30 28-33 711 46 5 1200 3890 760 1280×570 3615
1000 1175 1230 1120 1160 1080 1110 28-30 28-36 811 50 5 1200 4210 800 1390×580 4140
1200 1405 1455 1340 1380 1295 1330 32-33 32-39 960 56 5 1400 5050 840 1680×780 6720
1400 1630 1675 1560 1590 1510 1530 36-36 36-42 960 62 5 1400 6000 1000 1900×850 8260
