PZL73H/X/F链轮刀形闸阀

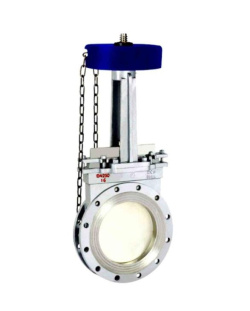

PZL73H/X/F-6/10/16链轮对夹式刀形闸阀
PZL73H/X/F-6/10/16链轮对夹式刀形闸阀

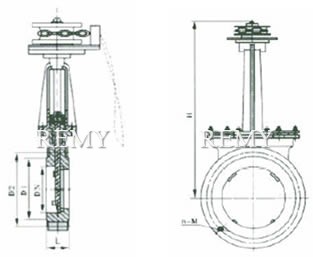

PZL73H/X/F-6/10/16链轮对夹式刀形闸阀 外形尺寸图
PZL73H/X/F-6/10/16链轮对夹式刀形闸阀 外形尺寸图

主要零件材料

体、盖　Body、Bonnet 闸板Disc 阀杆Stem 密封面　Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I		 碳钢、不锈钢
C.S、S.S		 不锈钢
S.S		 橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

性能规范

公称压力（MPa）
Nominal Pressure		 壳体试验（MPa）
Shell Test		 密封试验（MPa）
Seal Test		 工作温度
Working Tempe ration		 适用介质
Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

外型尺寸和连接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 325 4- M 12 1.0 50 50 100 125 325 4- M 16
65 46 110 130 340 4- M 12 65 50 120 145 340 4- M 16
80 46 125 150 355 4- M 16 80 50 135 160 355 4- M 16
100 52 145 170 405 8- M 16 100 50 155 180 405 8- M 16
125 56 175 200 440 8- M 16 125 50 185 210 440 8- M 16
150 56 200 225 520 8- M 16 150 60 210 240 520 8- M 20
200 60 255 280 580 8- M 16 200 60 265 295 580 8- M 20
250 68 310 335 670 12- M 16 250 70 320 350 670 12- M 20
300 78 362 395 820 12- M 20 300 80 368 400 820 12- M 20
350 78 412 445 925 12- M 20 350 90 428 460 925 16- M 20
400 102 462 495 1030 16- M 20 400 100 482 515 1030 16- M 22
450 114 518 550 1180 16- M 20 450 120 532 565 1180 20- M 22
500 127 568 600 1290 16- M 20 500 130 585 620 1290 20- M 22

选购注意事项：

本网页所示PZL73H/X/F链轮刀形闸阀（zhafa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类闸阀厂家提供的参考，详细的PZL73H/X/F链轮刀形闸阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
