概述
保温闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门.
性能参数表
产品名称 : B41H/W保温闸阀
型号: B41H/W
口径: 40~300mm
压力: 1.6MPa~2.5MPa
材质: 铸钢、不锈钢
设计与制造标准
设计与制造:GB12234
法兰尺寸:JB/T79 GB9113
压力温度:GB9131
结构长度:GB12221
对焊连接尺寸:---
检验与试验:GB13927

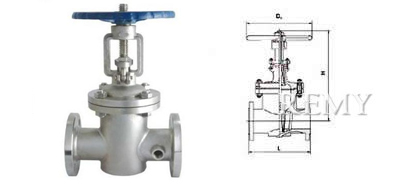

安装尺寸及重量
GB 1.6Mpa | ||||||||||
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
D0 | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
GB 2.5Mpa | ||||||||||
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
D0 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
选购注意事项:
本网页所示B41H/W保温闸阀(zhafa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类闸阀厂家提供的参考,详细的B41H/W保温闸阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
