DYH971F46电动衬氟调节蝶阀

产品特点

DYH971F46电动衬氟调节蝶阀有开关型和智能型二种,蝶阀与YHR执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品简图

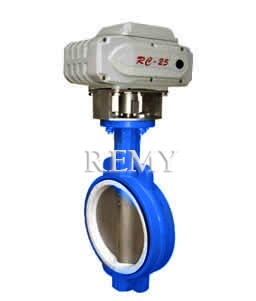

电动衬氟调节蝶阀
电动衬氟调节蝶阀

主要技术参数和性能指标

阀体
公称通径50~400mm
公称压力PN1.0,1.6,2.5MPa
连接形式法兰式按JB/T78-59 JB79-59对夹式法兰连接
材 料HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 衬四氟
介质温度常温型:-20~+200 散热型:-40~+450
阀内组件
阀芯形式阀板
流量特性直线特性或等百分比特性
材 料HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯
执行机构
类型可选用PS系列、3810、DTR系列电子式角行程执行机构。
技术参数和性能请参阅对应的执行机构与阀门定位器说明书。

订货须知

1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数 7.介质种类和温度范围
8.阀前后压力(压差)
9.电源电压和控制信号
10.其它特殊要求

结构

电动衬氟调节蝶阀 结构图1
电动衬氟调节蝶阀 结构图1
电动衬氟调节蝶阀 结构图2
电动衬氟调节蝶阀 结构图2

规格参数表


公称通径DN
50 65 80 100 125 150 200 250 300 350 400
流量系数(Kv) 110 180 232 8 368 656 735 1240 2025 2712 3875 503
动作范围 0-90o
允许压差△P 小于公称压力(1.6MPa)
泄漏量Q 按GB/T4213-92,为Kv值的10-4
环境温度oC -20~60oC
基本误差 ±2.5
回差 ±2.5
死区 1
可调范围 250:1 350:1
配用执行机构 YHR—05 10PSQ101381RSA-05 YHR— 20PSQ201381RSC-30 YHR-40PSQ501381RSC-50 YHR-60PSQ701

尺寸


公称通径DN
L阀度 H h2 D2 Z-фd D1 L1 L2
50 43 452 80/112 120/125 4-18 165 208 120
65 46 475 88/115 136/145 4-18 185 208 120
80 46/49 516 96/120 160 8-18 200 208 120
100 52/56 551 115/140 185 8-18 220 208 120
125 56/64 566 128/170 210 8-18 220 208 120
150 56/70 606 140/180 240 8-22 285 256 156
200 60/71 731 175/210 295 8-22 340 256 156
250 68/76 778 202/240 355 12-22 395/405 256 156
300 78/83 830 242/290 410 12-22 445/460 256 156
350 78/92 996 266/320 470 16-22 505/520 346 156
400 102 1058 298/350 515/525 16-26 565/580 346 156

注:表中数据XX/XX,“h2”为软密封/硬密封;“D1、D2”为压力1.0Mpa/1.6Mpa

外形尺寸


公称通径DN
L阀厚 H h2 D2 D1 Z-фd L1 L2
50 108 539 825/112 165 125 4-18 208 120
65 112 554 925/115 185 145 4-18 208 120
80 114 569 100/120 200 160 8-18 208 120
100 127 614 110/138 220 180 8-18 208 120
125 140 649 125/164 250 210 8-18 208 120
150 140 725 1425/175 285 240 8-22 256 156
200 152 835 170/208 340 295 8-22/2-22 256 156
250 165 890 1925/243 395/405 350 12-22/12-26 256 156
300 178 995 2225/283 445/460 400 12-22/12-26 256 156
350 190 1155 2525/310 505/520 460 16-22/16-26 346 156
400 216 1225 2825/340 565/580 515 16-26/16-30 346 156

注:表中数据XX/XX,“h2”列为软密封/硬密封;“D2、Z-фd”列表示压力1.0MPa/1.6MPa

选购注意事项:

本网页所示DYH971F46电动衬氟调节蝶阀(diefa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美作为上海蝶阀厂家提供的参考,详细的DYH971F46电动衬氟调节蝶阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
